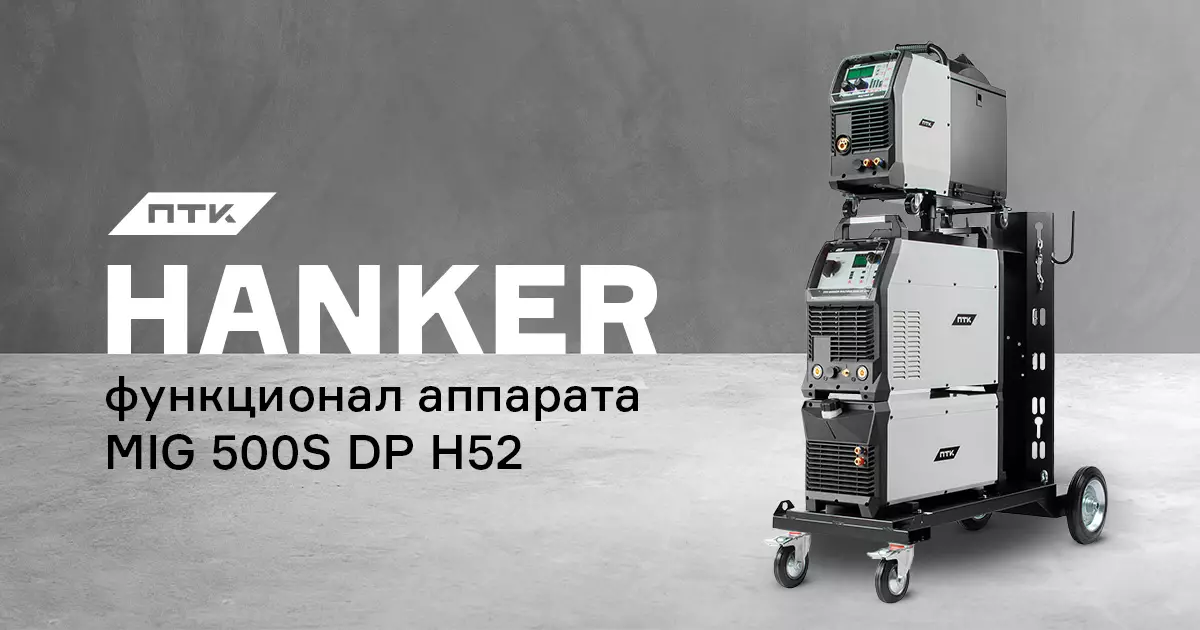

Функционал аппарата ПТК HANKER MULTIMIG 500S DP H52

Функционал аппарата ПТК HANKER MULTIMIG 500S DP H52

Новый промышленный аппарат с синергетическими настройками и блоком жидкостного охлаждения ПТК HANKER MULTIMIG 500S DP H52 для полуавтоматической сварки MIG с дополнительной функцией сварки TIG DC и MMA. В аппарате HANKER MULTIMIG 500S DP H52 предусмотрен широкий спектр ручных настроек для управления сварочным процессом. Полуавтомат имеет синергетические программы для сварки алюминия, стали, нержавеющей стали, настройки для сварки медных и медно-оловянных сплавов, наплавки на стальные изделия, делегированные и низколегированный стали (CuSi). Для большего удобства выполнения сварочных работ в аппарате предусмотрено 100 ячеек памяти для записи настроек и параметров сварки.

Пройдемся подробнее по основным особенностям и режимам сварки аппарата, построенного на транзисторах IGBT и технологии PWM (Pulse Width Modulation).

Отличительные особенности аппарата

  • 100 Ячеек памяти сварочных параметров
  • Работа полуавтоматической горелки в режиме 2T/4T/4ST
  • Подключение горелки SPOOL GUN
  • Режим сварки точками (стяжками)
  • Широкий спектр ручных настроек
  • Управление блоком охлаждения горелки (ВКЛ/ВЫКЛ)
  • Синергетические программы для сварки алюминия, стали, нержавеющей стали, сварки медных и медно-оловянных сплавов, наплавки на стальные изделия, делегированные и низколегированный стали (CuSi)
  • 4-х роликовый подающий механизм
  • Кнопка протяжки проволоки
  • Кнопка проверки газа перед сваркой
  • Прочная тележка с местом под установку баллона и ремболтами
  • Блок водяного охлаждения горелки в комплекте
  • Защитные экраны источника и подающие
  • Аргонодуговая сварка TIG DC
  • Ручная дуговая сварка MMA

Передняя панель аппарата ПТК HANKER MULTIMIG 500S DP H52

Передняя панель аппарата ПТК HANKER MULTIMIG 500S DP H52

  1. Тумблер ВКЛ/ВЫКЛ
  2. Цифровой дисплей с индикаторами
  3. Индикатор сети
  4. Индикатор перегрева
  5. Индикатор уровня охлаждающей жидкости
  6. Индикатор форсажа дуги (Arc Force)
  7. Индикатор сварочного тока, Ампер
  8. Индикатор горячего старта (Hot Start)
  9. Индикатор заварки кратера
  10. Энкодер управления
  11. Кнопка выбора режимов сварки (MIG, TIG, MMA)
  12. Кнопка выбора режима 2T/4T
  13. Кнопка выбора охлаждения сварочной горелки (воздушное или водяное)

Передняя панель подающего механизма HANKER MULTIMIG DP

Передняя панель подающего механизма HANKER MULTIMIG DP


  1. Цифровые дисплеи с индикаторами
  2. Индикатор сети
  3. Индикатор уровня охлаждающей жидкости
  4. Индикатор сварочного напряжения, Вольт
  5. Индикатор длины дуги
  6. Индикатор индуктивности
  7. Индикатор слотов памяти
  8. Индикатор скорости подачи проволоки
  9. Индикатор толщины металла
  10. Индикатор сварочного тока, Ампер
  11. Индикатор подключения горелки Spoon Gun
  12. Энкодеры управления
  13. Кнопка дополнительных настроек
  14. Кнопка ручной протяжки проволоки
  15. Кнопка JOB, производит открытие слотов и сохранения параметров сварки
  16. Клавиша сохранения или удаления информации в слотах JOB
  17. Кнопка проверки газа
  18. Кнопка выбора режимов сварки
  19. Кнопка выбора режима работы сварочной горелки
  20. Кнопка выбора охлаждения сварочной горелки (воздушное или водяное)
  21. Кнопка выбора диаметра сварочной проволоки
  22. Кнопка выбора материала
  23. Кнопка выбора защитного газа

Режимы сварка MIG/MAG

  • Сварка в режимах MIG/MAG с одинарным пульсом
  • Сварка в режимах MIG/MAG с двойным пульсом
  • Сварка в режимах MIG/MAG без пульса. В режиме MAN (ручные настройки)
  • Синергетический режим SYN
  • Сварка стали Fe
  • Сварка стали самозащитой проволокой (FluFe)
  • Сварка нержавеющей проволокой стали Ss
  • Сварка нержавеющей стали самозащитой проволокой (FluSs)
  • Сварка различных видов алюминия (Al, AlMg, AlSi, CuAl)
  • Сварка алюминиевой-медных сплавов CuSi
  • SP1 — это зарезервированные синергетические параметры

Сварка TIG DC

  • TIG DC - Аргонодуговая сварка на постоянном токе
  • Lift Arc - поджиг дуги без касания к заготовке
  • Работа аргонодуговой горелка в режиме 2T/4T
  • Спад и нарастание тока с кнопок на горелки TIG
  • Регулируемый спад тока
  • Возможность подключения горелок с воздушным или водяным охлаждением

Ручная дуговая сварка MMA

  • Режим VRD (не отключаемый)
  • Горячий старт (регулируемый)
  • Форсаж дуги (регулируемый)

Выбор проволоки на различных режимах сварки

Таблица выбора проволоки на различных режимах сварки

Возможности режима MAN (ручные настройки) в MIG сварке

Таблица возможностей режима MAN в MIG сварке

Дополнительная таблица возможностей режима MAN в MIG сварке

Обзор дополнительных настроек и регулировок (кнопка Fn на подающем механизме)

Аппарат ПТК HANKER MULTIMIG 500S DP H52 может производить сварку с одинарным пульсом и с двойным пульсом. В режиме MIG/MAG и в режиме ручных настроек MAN есть сварка без пульса. В комплектации к аппарату идет сварочная горелка MIG MP 500 DIGITAL с водяным охлаждением. Она может сваривать в режиме 2T/4T/4ST и совершать сварку точками. Также вы можете докупить и подключить горелку Spool Gun. В функционал инвертора MULTIMIG 500S DP H52 заложена аргонодуговая сварка на постоянном токе (TIG DC) и можно осуществить поджиг дуги без касания к заготовке (Lift Arc). Ниже мы приведем таблицы, отражающие всевозможные режимы и регулировки аппарата. Они помогут вам правильно настроить аппарат перед сваркой в зависимости от типа выполняемых вами работ.

Пульс + режим горелки 2T/4T

Таблица настроек пульса и режима горелки 2T/4T

Двойной пульс + режим горелки 2T/4T

Таблица настроек двойного пульса и режима горелки 2T/4T

Режим синергетики SYN + 2Т/4Т

Таблица настроек режима синергетики SYN и 2Т/4Т

Пульс + S4T

Таблица настроек пульса и S4T

Двойной пульс + S4T

Таблица настроек двойного пульса и S4T

Режим синергетики SYN + S4T

Таблица настроек режима синергетики SYN и S4T

Пульс + SP (SPOT WELDING)

Таблица настроек пульса и SP (SPOT WELDING)

Режим синергетики SYN + SP (SPOT WELDING)

Таблица настроек режима синергетики SYN и SP (SPOT WELDING)Приобрести сварочный аппарат ПТК HANKER MULTIMIG 500S DP H52 вы можете у официальных дилеров в вашем регионе и у менеджеров отдела продаж
