Мундштуки к машинным резакам
- Тип мундштука: Внутренний
- Номер мундштука: 0П
- Толщина разрезаемого металла, мм: 3–10
- Резьба крепления: М8х1,25

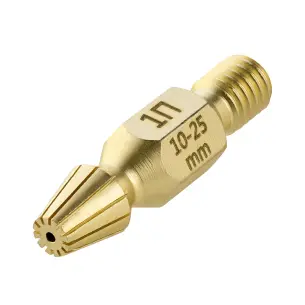

- Тип мундштука: Внутренний
- Номер мундштука: 1П
- Толщина разрезаемого металла, мм: 10–25
- Резьба крепления: М8х1,25
- Тип мундштука: Внутренний
- Номер мундштука: 2П
- Толщина разрезаемого металла, мм: 25–40
- Резьба крепления: М8х1,25
- Тип мундштука: Внутренний
- Номер мундштука: 3П
- Толщина разрезаемого металла, мм: 40–60
- Резьба крепления: М8х1,25
- Тип мундштука: Внутренний
- Номер мундштука: 4П
- Толщина разрезаемого металла, мм: 60–100
- Резьба крепления: М8х1,25
- Тип мундштука: Внутренний
- Номер мундштука: 5П
- Толщина разрезаемого металла, мм: 100–200
- Резьба крепления: М8х1,25
- Тип мундштука: Внутренний
- Номер мундштука: 6П
- Толщина разрезаемого металла, мм: 200–300
- Резьба крепления: М8х1,25
- Тип мундштука: Наружный
- Номер мундштука: 1П
- Толщина разрезаемого металла, мм: 2–100
- Резьба крепления: М20х1,5
- Тип мундштука: Наружный
- Номер мундштука: 2П
- Толщина разрезаемого металла, мм: 100–300
- Резьба крепления: М20х1,5
Мундштуки к машинным резакам — это сменные расходные элементы для инжекторных машинных резаков типа РМ-501 и их аналогов GCE и MESSER, применяемых на портальных машинах термической резки. Правильный подбор мундштука напрямую определяет качество реза, точность кромки и расход газа при работе с листовым металлом.
Внутренние мундштуки серии PL-RC/PUZ
Внутренние латунные мундштуки номеров №0П–6П предназначены для подачи режущего кислорода и горючего газа и подбираются строго по толщине разрезаемого металла. Резьба крепления М8×1,25 обеспечивает надёжную фиксацию в корпусе резака. Диапазон применения охватывает металл от 3 до 300 мм:
- №0П — толщина металла 3–10 мм
- №1П — толщина металла 10–25 мм
- №2П — толщина металла 25–40 мм
- №3П — толщина металла 40–60 мм
- №4П — толщина металла 60–100 мм
- №5П — толщина металла 100–200 мм
- №6П — толщина металла 200–300 мм
Наружные мундштуки серии PL-RC/PUZ
Наружные мундштуки №1П и №2П изготовлены из латуни с хромированным покрытием и устанавливаются совместно с внутренними мундштуками соответствующих номеров. Резьба крепления М20×1,5. Наружный №1П используется в паре с внутренними №0П–4П (резка 2–100 мм), наружный №2П — совместно с №5П и №6П (резка 100–300 мм).
Совместимость и применение
Все мундштуки серии PL-RC/PUZ предназначены для работы на пропане, бутане или метане. Они совместимы с инжекторными машинными резаками типа РМ-501, а также с резаками GCE и MESSER, используемыми на портальных машинах термической резки различных производителей. При замене расходных элементов важно подбирать внутренний и наружный мундштук в соответствии с таблицей сочетаний, чтобы гарантировать стабильное пламя и точный рез.
