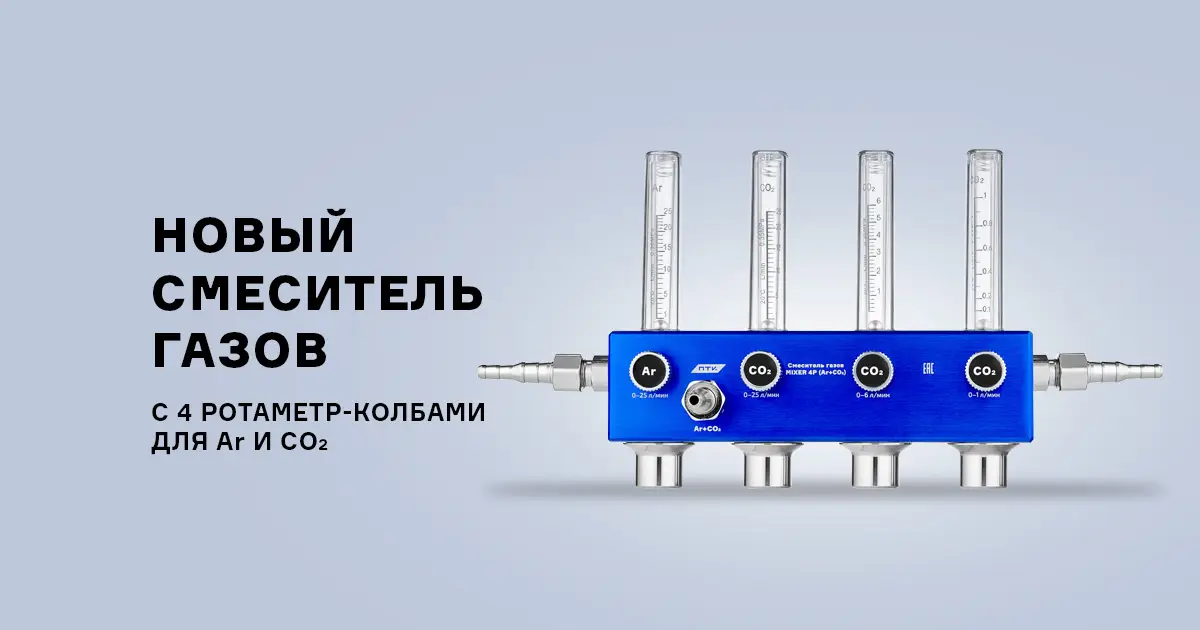

Новый смеситель газов MIXER 4Р (Ar+CO₂) c 4 ротаметр-колбами
Анонсируем новое оборудование ПТК в линейке товаров для смешения газов – MIXER 4Р (Ar+CO₂). Это новый смеситель для получения защитных газовых смесей аргона и углекислоты в заданных пропорциях. Устройство применяется при сварке полуавтоматом MIG и аргонодуговой сварке TIG, где точность состава газовой смеси напрямую влияет на качество сварного шва.

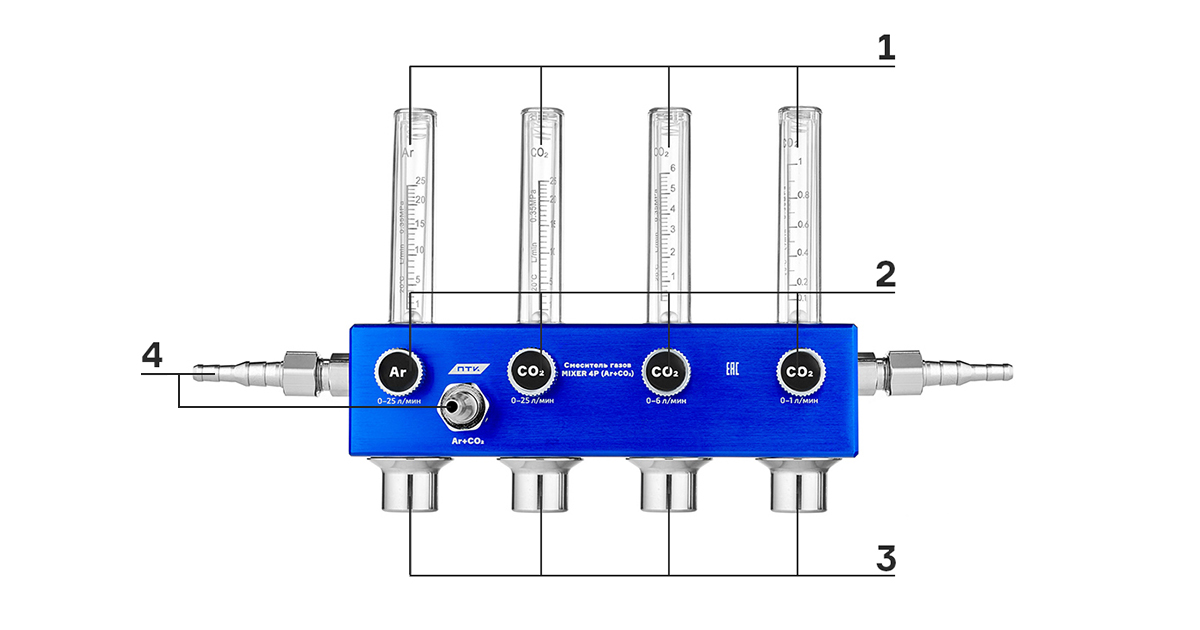

Конструкция нового оборудования MIXER 4Р (Ar+CO₂):
1. Четыре ротаметр-колбы
Смеситель состоит из 4 ротаметр‑колб, что обеспечивает большое количество комбинаций регулировки и высокую точность дозирования смеси.
Сами колбы изготовлены из прочного пластика. Внутри наружной пластиковой колбы, расположена малая пластиковая колба для шарика-поплавка. На ней нанесена шкала расхода газов (л/мин).
- На 1 колбе нанесена шкала для контроля уровня Аргона (Ar). Диапазон от 0 до 25 л/мин.
- 2 колба для Углекислого газа (CO₂) с диапазоном контроля уровня газа от 0 до 25 л/мин.
- 3 колба – Углекислый газ (CO₂), от 0 до 6 л/мин.
- 4 колба – Углекислый газ (CO₂), от 0 до 1 л/мин.
Дополнительные колбы с расходом от 0 до 1 л/мин и от 0 до 25 л/мин увеличивают диапазон настроек и дают более точную в процентном соотношении смесь на выходе.
2. Регулирующие вентили
При помощи вентилей осуществляется регулировка количества и соотношения подаваемого газа. Каждый вентиль подписан (Ar или CO₂), что помогает быстро сориентироваться и найти необходимый маховик.
3. Регулятор давления
Отвечает за равномерное выходное давление газа. Номинальное давление смеси на выходе составляем 0,2 MПa.
4. Газовые штуцеры
Устройство оснащено 2 входными газовыми штуцерами: слева присоединяется баллон с Аргоном, а справа присоединяется Углекислота, и 1 выходным газовым штуцером. Входные газовые штуцеры оснащены перепускными клапанами, за счет этого исключается переток между источниками входного газа, что обеспечивает чистоту готовой смеси на выходе. К штуцерам можно присоединить рукава диаметром 6 и 9 мм.
5. Магнитное крепление
На задней стенке смесителя встроены постоянные магниты. Благодаря этому прибор можно без затруднений расположить в зоне проведения сварочных работ.
Особенности MIXER 4Р (Ar+CO₂):
- Смеситель газов не нужно подключать к сети электропитания.
- Конструкция оборудования проста в установке и использовании, что позволяет быстро перенастраивать получение одной смеси взамен другой.
- Высокая точность регулировки. Смеситель позволяет производить газовую смесь с минимальной погрешностью, даже при изменении давления в баллонах.
Но главная практическая выгода от использования нового смесителя MIXER 4Р (Ar+CO₂) от ПТК – устройство поможет отказаться сварочным предприятиям и мастерским от хранения дорогостоящих готовых смесей, самостоятельно задавая нужное соотношение аргона и углекислоты. Такая схема работы снижает эксплуатационные расходы и упрощает логистику.
Рекомендации по смешению газов:
| Аргон (Ar) | Углекислота (CO₂) | 5л | 10л | 15л | 20л | 25л | |||||
| Ar | CO₂ | Ar | CO₂ | Ar | CO₂ | Ar | CO₂ | Ar | CO₂ | ||
| 95% | 5% | 4,75 | 0,25 | 9,5 | 0,5 | 14,3 | 0,7 | 19 | 1 | 22,8 | 1,2 |
| 90% | 10% | 4,5 | 0,5 | 9 | 1 | 13,5 | 1,5 | 18 | 2 | 22,5 | 2,5 |
| 85% | 15% | 4,25 | 0,75 | 8,5 | 1,5 | 12,8 | 2,2 | 17 | 3 | 21,3 | 3,7 |
| 80% | 20% | 4 | 1 | 8 | 2 | 12 | 3 | 16 | 4 | 20 | 5 |
| 75% | 25% | 3,75 | 1,25 | 7,5 | 2,5 | 11,3 | 3,7 | 15 | 5 | 18,8 | 6,2 |
Смеситель газов MIXER 4Р (Ar+CO₂) доступен к заказу у дилеров компании ПТК. Более подробно с технической информацией и фотографиями вы можете ознакомится в карточке с товаром.
