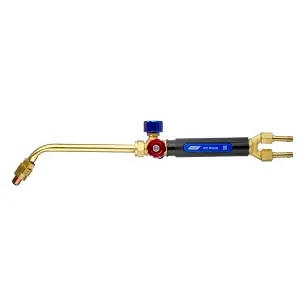

Комплект резак-горелка РГА МИНИ
Ацетиленовый резак для ручной разделительной резки металла из низкоуглеродистых сталей толщиной до 20 мм. Резак укомплектован наконечником для резки и медным цельнотянутым наконечником для сварки. При замене наконечника из резака можно сделать горелку, которой можно сваривать металл толщиной до 3 мм.
Ацетиленовый резак-горелка РГА МИНИ предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 20 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.
Резак поставляется в сборе с наконечником для резки. Наконечник в комплекте с внутренним и наружным мундштуком. Наружный мундштук крепится к резаку при помощи гайки М14х1,25.
Дополнительно в комплект поставки входит сварочный наконечник, т.к. конструкция резака предусматривает замену наконечника резака на наконечник для сварки. Наконечник позволяет сваривать металлы толщиной до 3 мм.
Особенности комплекта резака-горелки РГА МИНИ:
- Вентильный резак малых габаритов, который при замене комплектующих (сварочного наконечника) можно переделать в сварочную горелку, что позволит сваривать металлы толщиной до 3 мм.
- Угол наклона головки резака составляет 110°, это поможет производить работы в труднодоступных местах.
- Резак укомплектован ниппелями, что позволяет использовать газовые рукава с внутренним диаметром 6 мм без дополнительных переходников, накидными гайками M12х1,25 для подачи кислорода и M12х1,25LH для подачи ацетилена.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
- Комплект резак-горелка РГА МИНИ – 1 шт.
- Наконечник для резки в сборе – 1 шт.
- Наконечник для сварки в сборе – 1 шт.
- Ниппель диаметром 6 мм – 2 шт.
- Гайка накидная M12х1,25 – 1 шт.
- Гайка накидная M12х1,25LH – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики
Применяемый горючий газ: | Ацетилен |
Толщина разрезаемого металла, мм: | до 20 |
Толщина свариваемого металла, мм: | до 3 |
Давление кислорода на входе, МПа (кгс/см²): | 3,0–4,0 |
Давление ацетилена на входе, МПа (кгс/см²): | 0,03–1,5 |
Расход кислорода, м³/ч: | 1,3 |
Расход ацетилена, м³/ч: | 0,3–0,35 |
Угол наклона головки резака: | 110° |
Длина резака, мм (не более): | 300 |
Вес нетто, кг (не более): | 0,5 |
