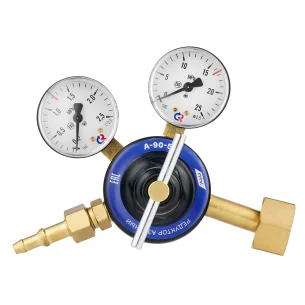

- Редуктор азотный А-90-5 АЛ
>
>
>Редуктор азотный А-90-5 АЛ предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления при газопламенной обработке. Производит тонкую настройку рабочего давления. Срабатывание предохранительного клапана происходит при давлении в 1,6 МПа.
Корпус редуктора изготовлен из алюминия. Активно используется ремонтными службами в условиях передвижных постов.
Особенности редуктора азотного А-90-5 АЛ:
- Редуктор укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Редуктор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
- Редуктор азотный А-90-5 АЛ в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики
| Редуцирующий газ: | Азот |
| Наибольшая пропускная способность, м³/ч: | 50 |
| Наибольшее давление газа на входе, МПа (кгс/см²): | 20 (200) |
| Наибольшее рабочее давление газа, МПа (кгс/см²): | 1,25 (12,5) |
| Давление срабатывания предохранительного клапана, МПа (кгс/см²): | 1,6 (16,0) |
| Присоединение к баллону: | Радиальное |
| Присоединительные размеры на входе - гайка накидная с внутренней резьбой: | G3/4-B |
| Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм): | M16х1,5 и ниппель 6/9 |
| Вес нетто, кг: | 0,54 |
| Габариты редуктора в собранном виде, мм: | 120х115х80 |
| Вес брутто, кг: | 0,71 |
| Габариты индивидуальной упаковки, мм: | 130х120х140 |
