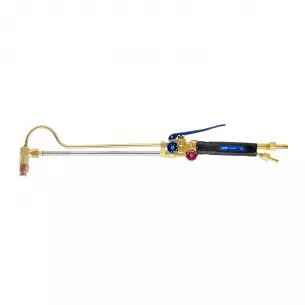

- Резак жидкотопливный керосиновый РК-300У L=1000 мм
>
>
>
>Резак жидкотопливный керосиновый РК-300У L=1000 мм – это керосино-кислородный резак, который предназначен для ручной разделительной резки низкоуглеродистых сталей толщиной до 300 мм. В качестве горючего используется керосин осветительный по ОСТ 38.01407-86 или топлива ТС-1 по ГОСТ 320.001.499.43.011-99. Длина резака - 1000 мм.
Керосинорез является жидкотопливным резаком «распылительного» типа. Керосин через капиллярную трубку поступает к головке, где подхватывается кислородом подогревающим (КП) и, обогащая его, образуется аэрозоль кислородо-керосиновой смеси с последующим испарением аэрозоли в кольцевом канале между нагретыми наружным и внутренним мундштуками.
Резак поставляется в сборе с наружным мундштуком №1К, с внутренними мундштуками №1К, 2К, 3К с шлицевыми пазами для выхода подогревающего пламени и резиновым уплотнительным кольцом. Давление на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №0К (5–8 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №1К (8–15 мм)
- №2К (15–30 мм)
- №3К (30–50 мм)
- №4К (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №5К (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №6К (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Маркировка наружных мундштуков:
- №1К
- №2К – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №1КW (зимний «Winter») – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Особенности резака РК-300У L=1000 мм:
- Классическая компоновка вентилей. Конструкция схожа с газовыми резаками инжекторного типа.
- Полный выход на рабочий режим в течение 2-х минут.
- Резак укомплектован ниппелями, что позволяет использовать рукава без дополнительных переходников. Для подачи кислорода используется ниппель диаметром 9 мм и накидная гайка с резьбой M16х1,5. Для подачи керосина используется ниппель диаметром 6 мм и гайка накидная с резьбой М14х1,5.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация РК-300У L=1000 мм:
- Резак жидкотопливный керосиновый РК-300У L=1000 мм – 1 шт.
- Мундштук наружный №1К – 1 шт.
- Мундштук внутренний №1К, 2К, 3К – по 1 шт.
- Ниппель диаметром 6 и 9 мм – по 1 шт.
- Гайка накидная М14х1,5 – 1 шт.
- Гайка накидная M16х1,5 – 1 шт.
- Кольцо уплотнительное резиновое – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики
| Применяемая горючая жидкость: | Керосин осветительный или топливо ТС-1 |
| Толщина разрезаемого металла, мм: | до 300 |
| Давление кислорода на входе, МПа (кгс/см²): | 0,25 (2,5)–0,9 (9,0) |
| Давление керосина на входе, МПа (кгс/см²): | 0,06 (0,6)–0,15 (1,5) / 0,1 (1,0)–0,2 (2,0) |
| Расход кислорода, м³/ч: | 3,1–30 |
| Расход керосина, м³/ч: | 0,54 (0,68)–1,46 (1,83) |
| Исполнение: | Вентильное |
| Угол наклона головки резака: | 90° |
| Длина резака, мм (не более): | 1000 |
| Вес нетто, кг (не более): | 1,18 |
