Функционал и настройки аппарата ПТК HANKER CUT 105 MV LCD H85

Функционал и настройки аппарата ПТК HANKER CUT 105 MV LCD H85

В этой статье мы подробно рассмотрим функционал и настройки нового флагманского аппарата для воздушно–плазменной резки металлов – ПТК HANKER CUT 105 MV LCD H85. Это промышленный аппарат, который предназначен для резки и раскроя стали, нержавеющей стали, оцинкованной стали, меди, алюминия и других цветных металлов. Может разрезать металл толщиной до 70 мм, при этом обеспечивает ровный и аккуратный рез, не деформирует металл и не оказывает термического искажения заготовок.

Аппарат оснащен системой пневматического поджига дуги, что сводит к минимуму электромагнитные помехи и способствует устойчивой и ровной резке.

И отличительная особенность нового аппарата ПТК HANKER CUT 105 MV LCD H85 – это встроенный модуль PFC для стабилизации напряжения и коррекции коэффициента мощности, за счет чего аппарат подстраивается под питание от слабой сети и сглаживает перепады напряжения. И аппарат можно подключить к сети с напряжением 220 или 380 Вольт. Подробная информация об этом отображена в руководстве по эксплуатации.

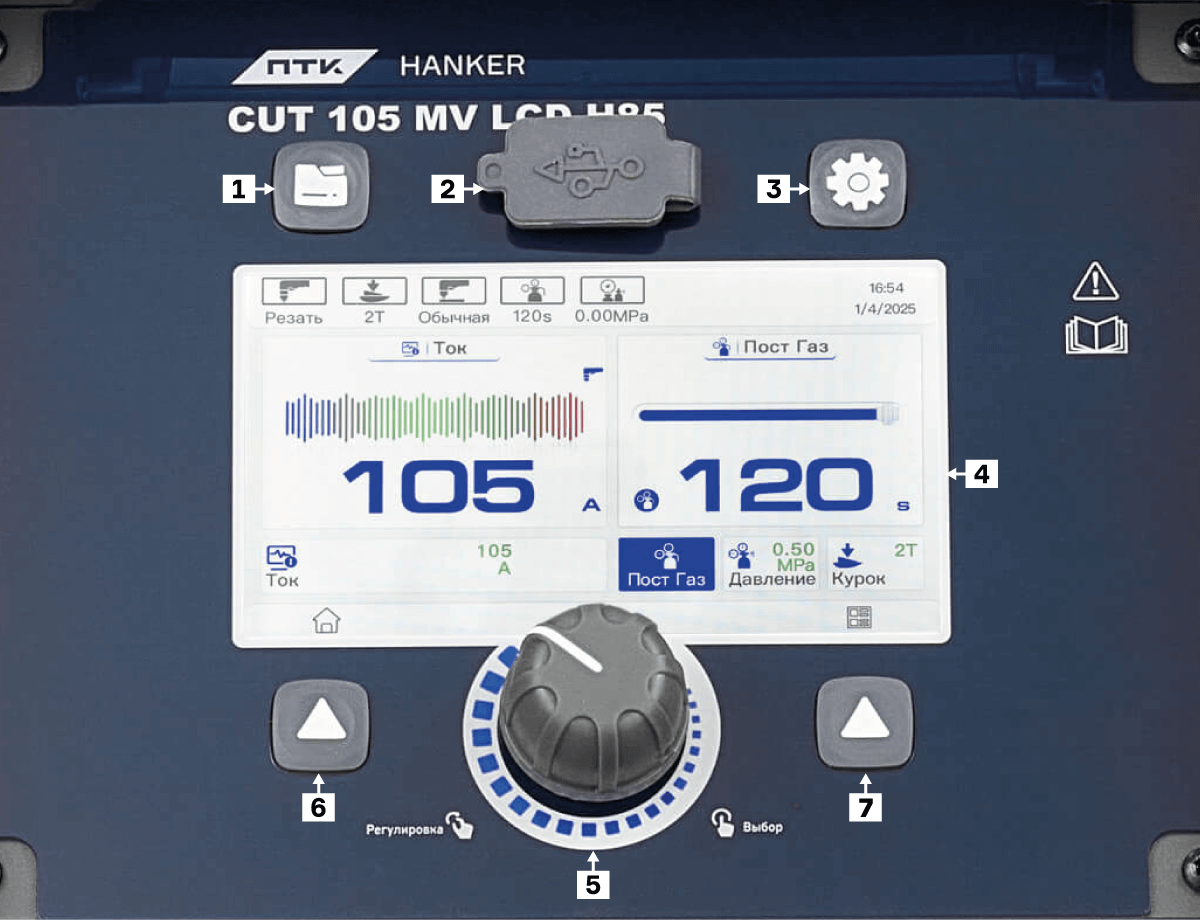

Описание дисплея ПТК HANKER CUT 105 MV LCD H85

  1. Кнопка сохранения и загрузки параметров резки металлов
  2. USB слот
  3. Кнопка настройки интерфейса
  4. Многофункциональный сенсорный LCD дисплей
  5. Энкодер управления
  6. Левая кнопка выбора функций аппарата
  7. Правая кнопка выбора функций аппарата

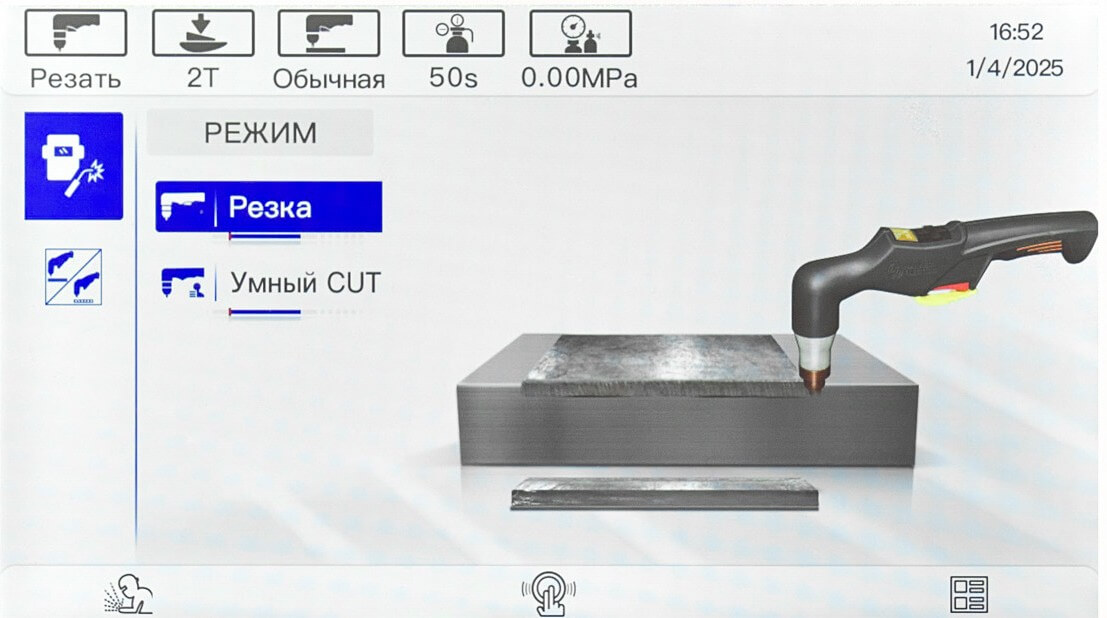

Основное меню аппарата плазменной резки

Регулируется центральным энкодером. Подтверждение выбора - легкое нажатие на энкодер. Стартовое меню управления настройками аппарата включает в себя 2 режима – Резка и Умный CUT.

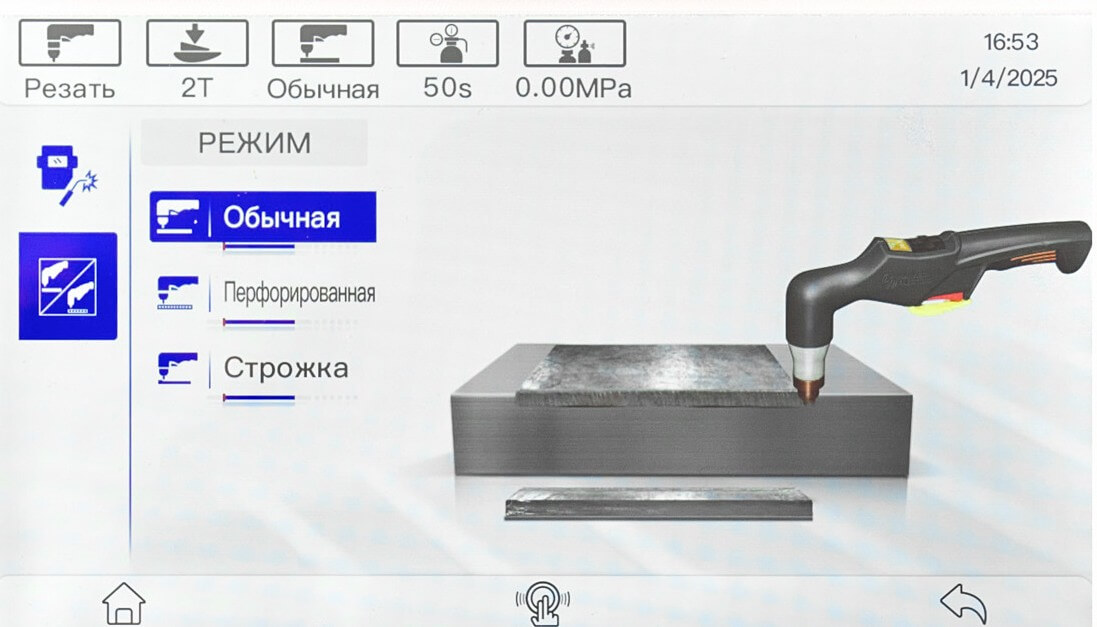

Режим резки металла («Резка» в меню аппарата)

  • Обычная
  • Перфорированная
  • Строжка

Настройки режима:

  • Диапазон регулировки тока реза – от 20 до 105 Ампер.
  • Post-flow (Пост продувка) – воздушное охлаждение плазмотрона после резки. Регулировка от 5 до 120 сек.
  • Давление воздуха – от 0,20 до 0,70 МПа
  • Режимы работы резака – 2Т/4Т.

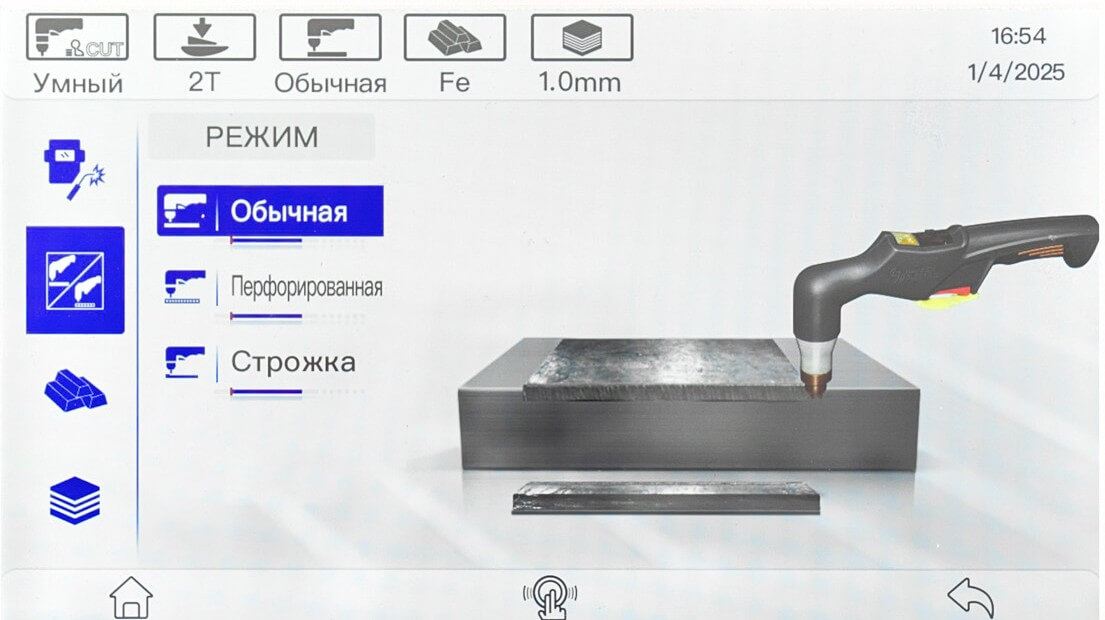

Режим УМНЫЙ CUT

  • Обычная
  • Перфорированная
  • Строжка

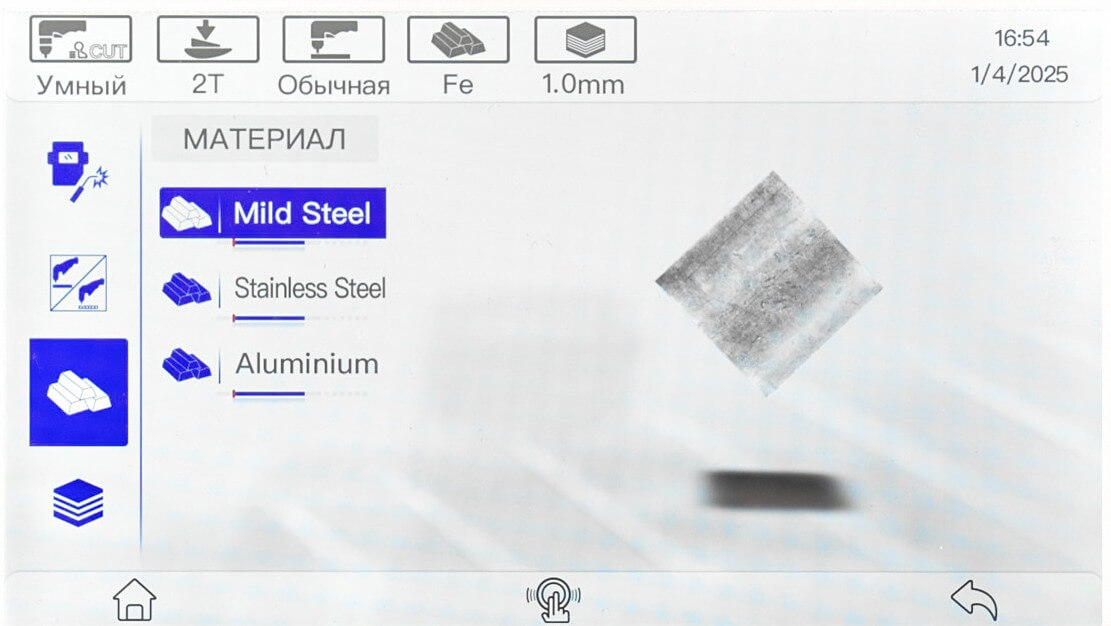

Выбор материала (металла) для воздушно-плазменной резки:

  • Сталь
  • Нержавеющая сталь
  • Алюминий

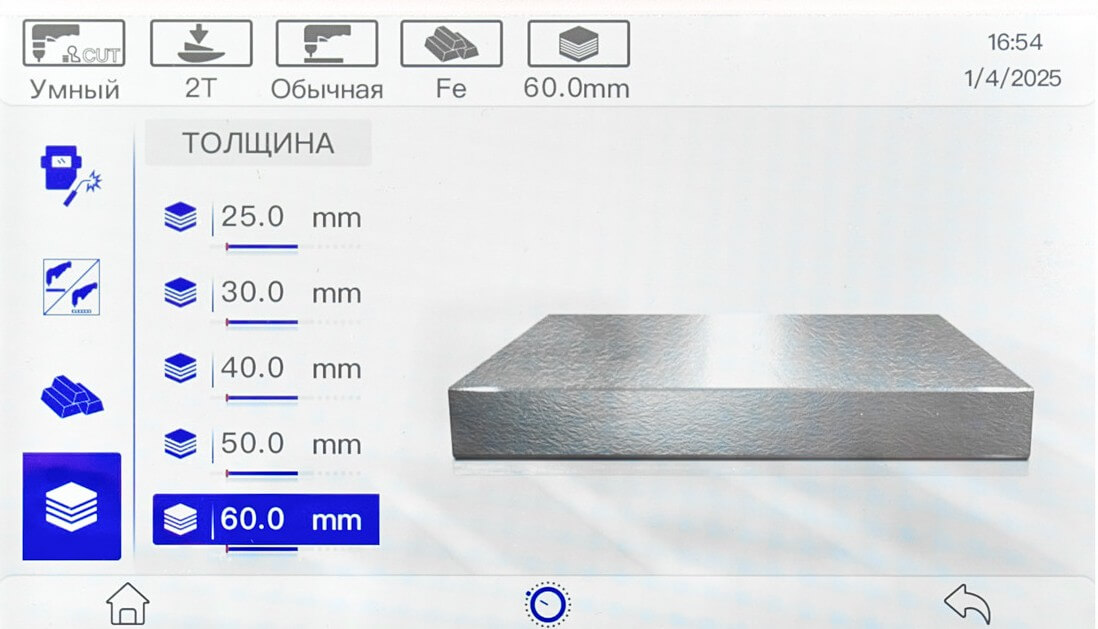

Доступные толщины реза в режиме «Умный CUT»:

  • Сталь, мм: 1.0/2.0/3.0/4.0/6.0/8.0/10.0/12.0/14.0/16.0/16.0/20.0/25.0/30.0/40.0/50.0/60.0
  • Нержавеющая сталь, мм: 1.0/2.0/3.0/4.0/6.0/8.0/10.0/12.0/14.0/6.0/16.0/20.0/25.0/30.0/40.0/50.0
  • Алюминий, мм: 1.0/2.0/3.0/4.0/6.0/8.0/10.0/12.0/14.0/6.0/16.0/18.0/20.0/25.0/30.0/40.0

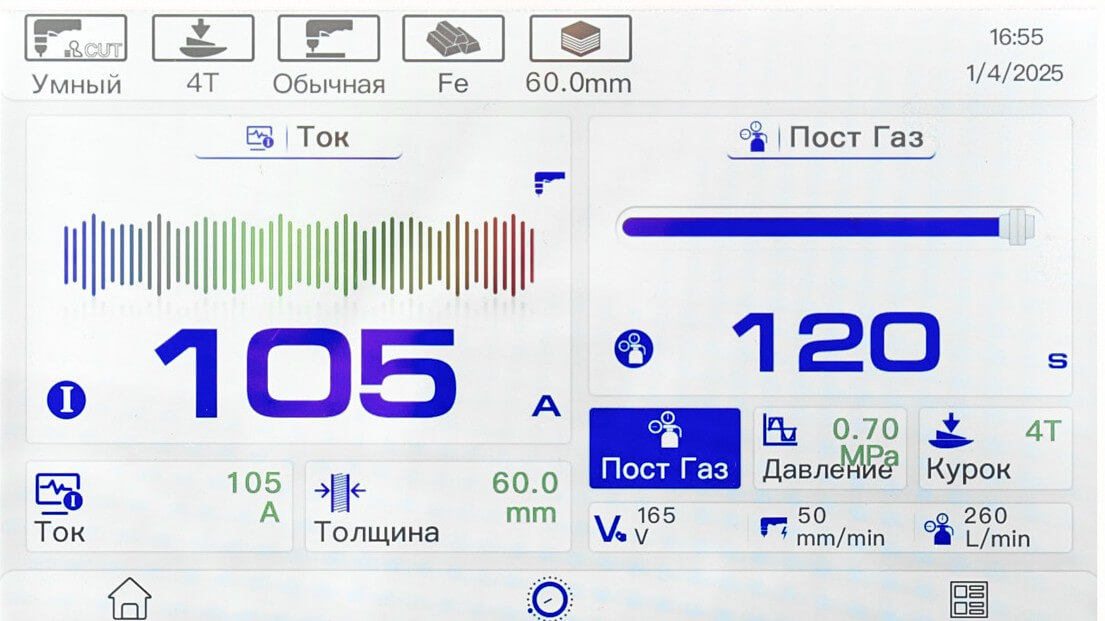

Доступные ручные корректировки параметров в режиме «Умный CUT»:

  • Ток реза, А
  • Толщина разрезаемого металла, мм
  • Post-flow (Пост продувка), сек
  • Давление воздуха, Мпа
  • Режимы работы резака

В нижнем меню, в качестве информации, указываются следующие параметры: Напряжение (В), Скорость реза (мм/мин), Расход воздуха (л/мин).

Коды ошибок

Обратите внимание, если к аппарату не подключен плазмотрон, то на экране отображается ошибка E30, если не подключен воздух – Е12.

Плазменный резак

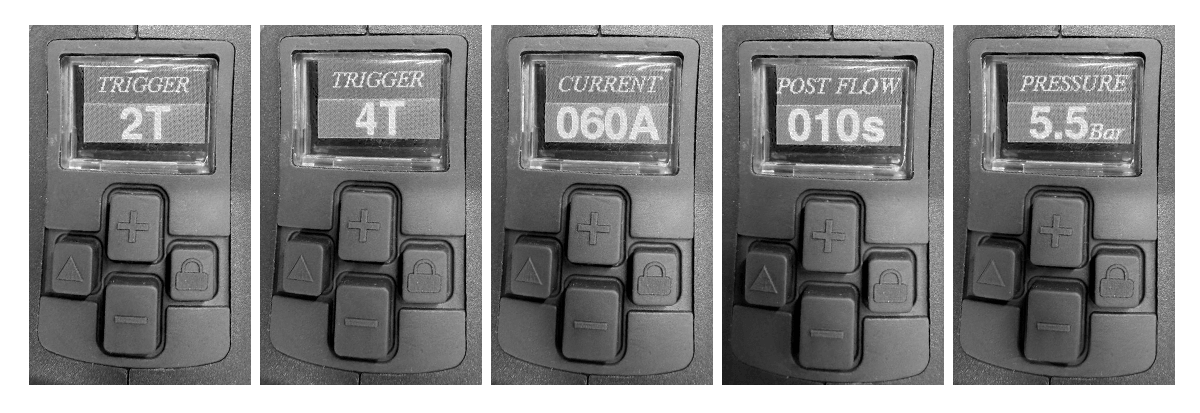

В комплект поставки с аппаратом ПТК HANKER CUT 105 MV LCD H85 идет мозный плазменный резак PMX-105. Плазморез оснащен цифровым модулем управления рабочими параметрами. Во время резки (или до) оператор может выбрать режим работы плазмотрона (2T/4T), настроить давление воздуха, время пост продувки и отрегулировать ток реза.

К плазменному резаку PMX-105 можно подобрать необходимые комплектующие и расходные части, все товары представлены в ассортименте фирменной продукции ПТК.

Общие настройки

В основном меню можно выбрать общие настройки аппарата, где предусмотрен ряд функционала:

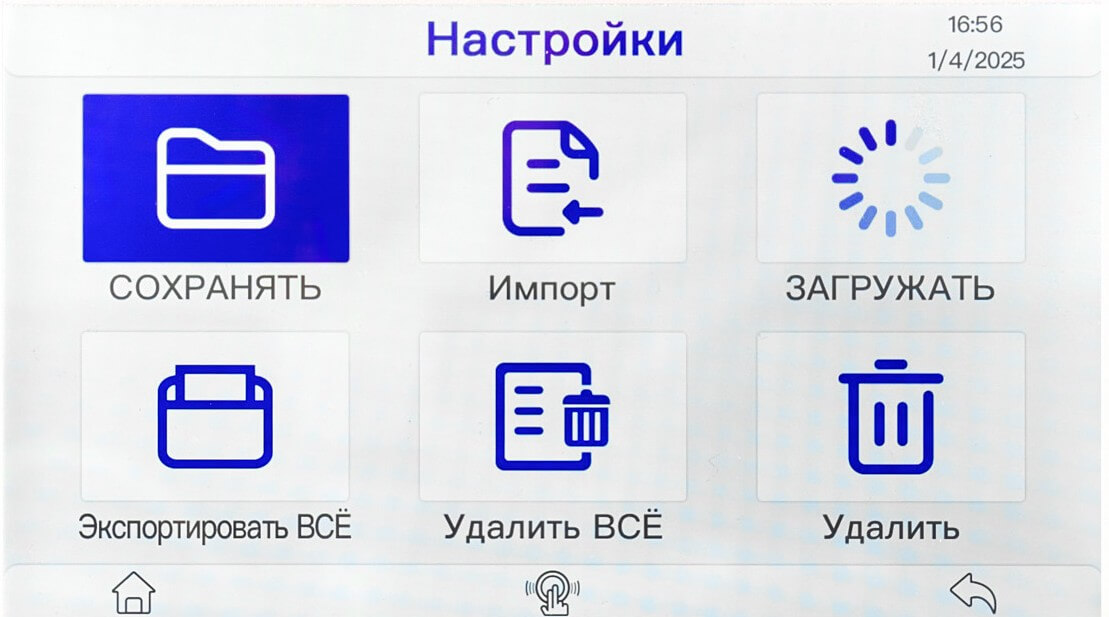

  • Блок с сохранением и записью параметров реза металла. В аппарате есть 20 слотов памяти.
  • Выбор языка – в прошивке, на сегодняшний день, доступен выбор английского и русского языков.
  • Яркость экрана – плавная регулировка яркости. Шкала регулировки от 1 до 10.
  • Настройка времени отключения аппарата.
  • Настройка включения и отключения вентилятора для дополнительного охлаждения аппарата.
  • Звуковая индикация – возможность включения и отключения звукового сигнала энкодера, кнопок меню и подтверждение выбранных функций. Если вы работаете в тихом помещении, звуковой сигнал можно не использовать, если вокруг шум (цех, производство, работа компрессора, плазмы) - звуковой сигнал можно включить.
  • Единица измерения – возможность выбрать метрическую систему или британскую имперскую систему (дюймовую). В зависимости от вашего выбора, некоторые параметры будут отображаться либо в сантиметрах/миллиметрах, либо в дюймах.

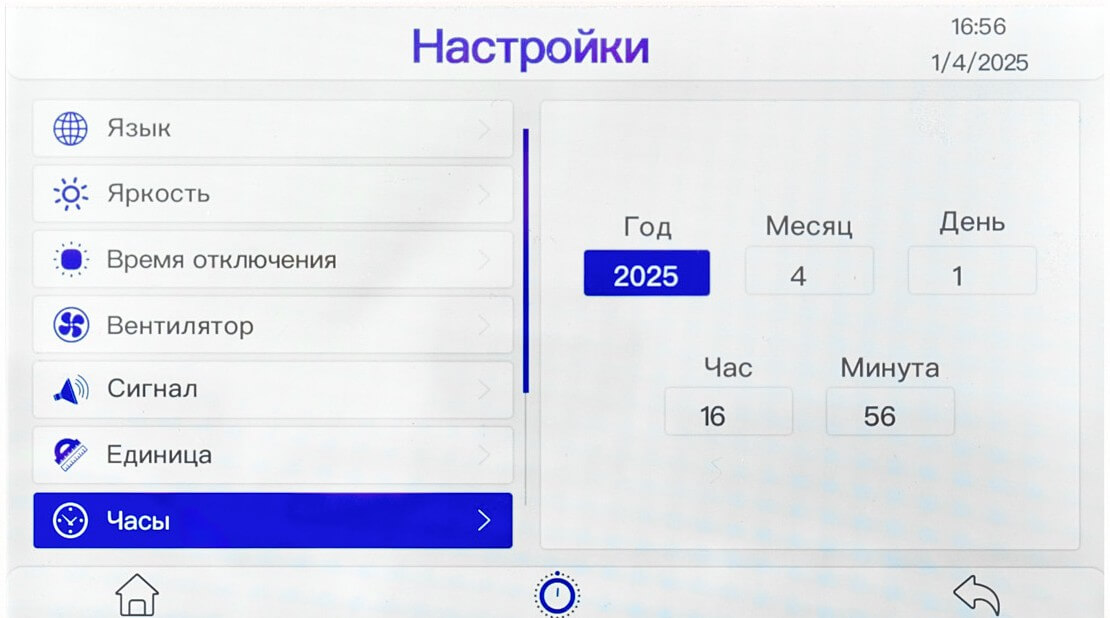

  • Настройка даты и времени.
