Настройки и функции в аппарате ПТК HANKER CUT 120 CNC H64

Настройки и функции в аппарате ПТК HANKER CUT 120 CNC H64

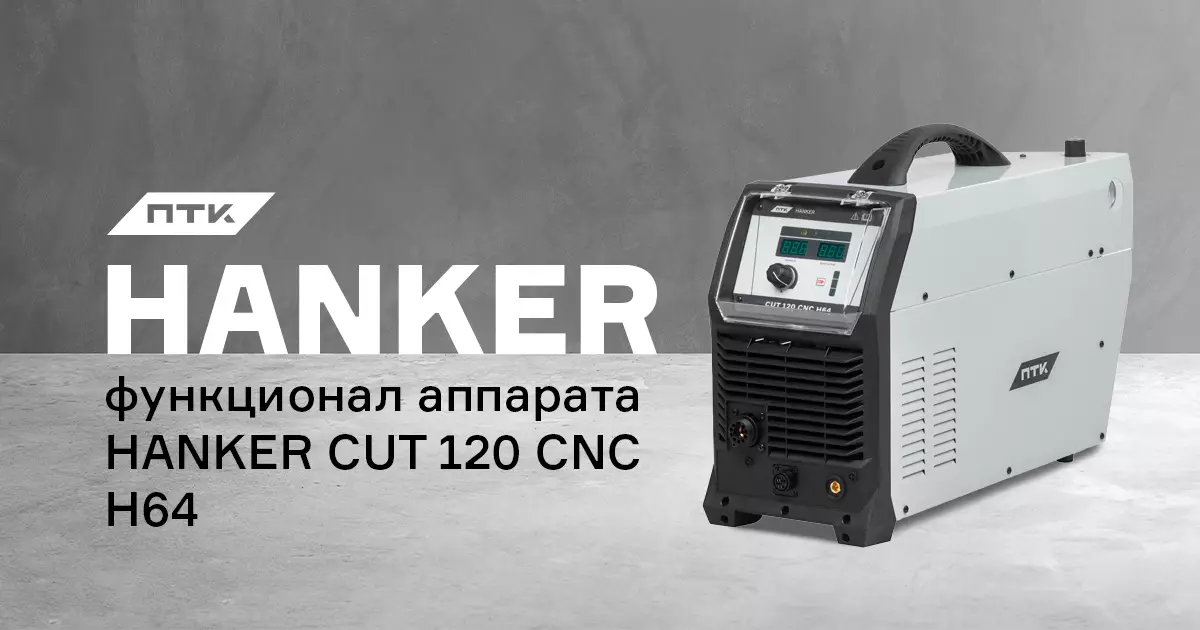

ПТК HANKER CUT 120 CNC H64 - промышленный аппарат воздушно-плазменной резки металлов толщиной до 55 мм. Используется для резки и раскроя нержавеющей стали, оцинкованной стали, меди, алюминия и других цветных металлов. Способ возбуждения дуги – пневматический. Аппараты ПТК HANKER MULTIMIG сконструированы на основе IGBT транзисторов и технологий PWM (Pulse Width Modulation), что гарантирует особую мощь и надежность при длительной и интенсивной эксплуатации.

Описание дисплея ПТК HANKER CUT 120 CNC H64

Дисплей ПТК HANKER CUT 120 CNC H64

  1. Энкодер управления
  2. Индикатор сети
  3. Индикатор перегрева
  4. Индикатор ошибки системы резака
  5. Индикатор ошибки системы подачи газа
  6. Индикатор работы плазменного резака
  7. Проверка подачи газа
  8. Резка металла
  9. Резка сетки (резка с пропусками)
  10. Дисплей значений тока реза, Ампер
  11. Дисплей значений давления, Бар
  • Индикатор сети

Зажигается при включении аппарата и горит при работе устройства.

  • Индикатор перегрева

Индикатор загорается при обнаружении перенапряжения, перегрузки по току или перегреву из-за превышения рабочего цикла. При срабатывании защиты аппарат будет отключен до тех пор, пока система безопасности не определит, что перегрузка достаточно снизилась, далее погаснет индикатор и аппаратом можно вновь пользоваться.

  • Индикатор ошибки системы резака

Индикатор загорается, если обнаружена неисправность в системе плазменного резака или подаче сжатого воздуха. Если индикатор мигает, то это означает, что не установлена защитная насадка. Если индикатор непрерывно светится - отсутствуют комплектующие и расходные части в плазменном резаке, либо в резак подается недостаточное давление сжатого воздуха.

  • Индикатор ошибки системы подачи газа

Индикатор загорается, если в системе подачи сжатого воздуха недостаточное давление или нарушена цепь подачи.

  • Индикатор работы плазменного резака

Индикатор загорается при нажатии на кнопку резака, когда генерируется высоковольтный импульс напряжения и происходит замыкание цепи для реза металла.

PIN разъемы и их подключения в аппарате ПТК HANKER CUT 120 CNC H64

Смотрите видео с аппаратом ПТК HANKER CUT 120 CNC H64
