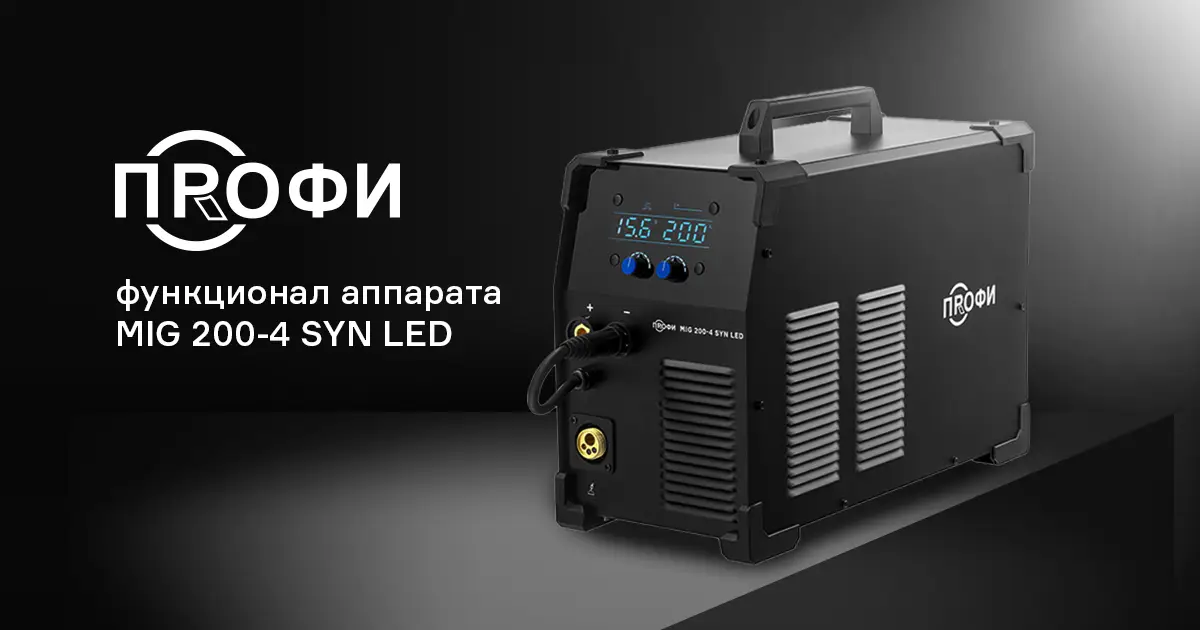

Настройки и функционал аппарата ПРОФИ MIG 200-4 SYN LED
ПРОФИ MIG 200-4 SYN LED - обновленный промышленный аппарат для полуавтоматической сварки MIG с металлическим 4-роликовым механизмом подачи проволоки. Главная особенность - синергетические настройки, позволяющие автоматически подбирать параметры сварочного тока и импульсов с учетом вида, толщины и свойств металла. В аппарате учитывается диаметр и вид свариваемого металла, а также вид защитного газа. Оборудование уверенно сваривает углеродистые, низколегированные и нержавеющие стали, а также их сплавы.
В этой статье мы подробнее рассмотрим функционал и настройки аппарата полуавтоматической сварки ПРОФИ MIG 200-4 SYN LED.

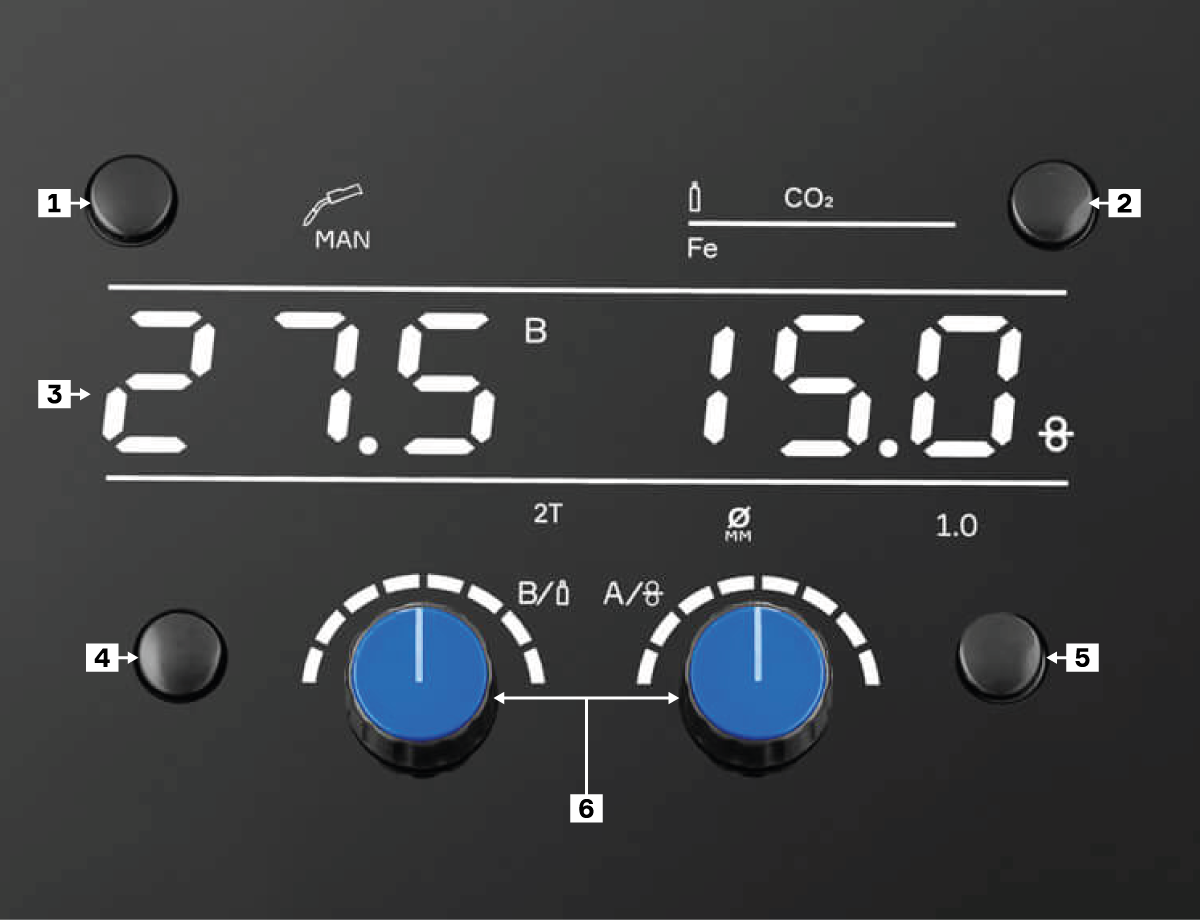

Передняя панель ПРОФИ MIG 200-4 SYN LED
- Выбор сварочного режима: ММА / MAN / SYN / Lift TIG
- Выбор сварочного материала и газа
- Цифровые LED дисплеи
- Кнопка выбора функций:
- Скорость подачи проволоки перед сваркой
- Индукция
- Пред газ
- Отжиг проволоки
- Пост газ
- 2T/4T
- Кнопка выбора диаметра проволоки
- Энкодеры
Режимы сварки MIG SYN и MIG MAN
Аппарат поддерживает два основных режима работы: MIG SYN - синергетическое управление сварочным процессом и MIG MAN - ручная настройка параметров сварки.
Общие функции:
Выбор типа защитного газа:
Ar (SS) – аргон для сварки нержавеющей стали.
Ar (AL) – аргон для сварки алюминия.
Ar (CuSi) – аргон для сварки медно-кремниевых сплавов.
CO₂ – углекислота.
Ar+CO₂ – смесь аргона и углекислоты.
Без газа (FLUX) – для порошковой проволоки.
Возможность выбора 2Т / 4Т режима работы горелки для коротких или длинных швов.
Поддержка проволоки диаметром от 0,6 до 1,2 мм.
- Дополнительные функции управления:
Протяжка проволоки (MIG SYN / MIG MAN): нажать и удерживать правый энкодер.
Проверка подачи газа (MIG SYN / MIG MAN): нажать и удерживать левый энкодер.
Режим MIG SYN (Синергетический)
С помощью энкодера в главном меню аппарата, выберите сварку в режиме MIG Synergic. Подтвердите свой выбор нажатием на энкодер.
Параметры настройки:
- SFT (Скорость подачи): от 0 до 10 м/мин (шаг 1 ед.).
- BBT (Дожиг проволоки): от 0 до 10 сек (шаг 1 ед.).
- IND (Индуктивность): от –10 до +10 (шаг 1 ед.).
- PRG (Предгаз): от 0 до 5 сек (шаг 0,1 сек.).
- POG (Постгаз): от 0 до 10 сек (шаг 0,1 сек.).
- Коррекция длины дуги (Левый энкодер): от –5 до +5 (шаг 0,1 ед.).
- Режим горелки: 2Т / 4Т
Сварочный ток по материалам
| Газ (Материал) | Диаметр проволоки, мм | Диапазон тока, А |
| Ar (SS) | 0,8 / 0,9 / 1,0 | 40-180 / 60-200 / 60-200 |
| Ar (AL) | 1,0 / 1,2 | 50-150 / 50-200 |
| Ar (CuSi) | 0,8 / 1,0 | 45-180 / 50-200 |
| CO₂ (Fe) | 0,6 / 0,8 / 0,9 / 1,0 | 30-120 / 30-180 / 60-200 / 60-200 |
| Ar+CO₂ (Fe) | 0,6 / 0,8 / 0,9 / 1,0 | 30-120 / 40-180 / 60-200 / 60-200 |
| FLUX (без газа) | 0,8 / 0,9 / 1,0 | 35-180 / 58-200 / 58-200 |
Режим MIG MAN (Ручной)
Режим MIG MAN предназначен для пользователей, которые предпочитают ручную настройку всех параметров.
Параметры настройки:
- SFT (Скорость подачи): от 0 до 10 м/мин (шаг 1 ед.).
- BBT (Дожиг проволоки): от 0 до 10 сек (шаг 1 ед.).
- IND (Индуктивность): от –10 до +10 (шаг 1 ед.).
- PRG (Предгаз): от 0 до 5 сек (шаг 0,1 сек.).
- POG (Постгаз): от 0 до 10 сек (шаг 0,1 сек.).
- Режим горелки: 2Т / 4Т
Сварочные параметры
| Газ (Материал) | Диаметр проволоки, мм | Напряжение, В | Скорость подачи, м/мин |
| Ar (SS) | 0,8 / 0,9 / 1,0 | 10,5–27,5 | 2,0–15,0 |
| Ar (AL) | 1,0 / 1,2 | 10,5–27,5 | 2,0–15,0 |
| Ar (CuSi) | 0,8 / 1,0 | 10,5–27,5 | 2,0–15,0 |
| CO₂ (Fe) | 0,6 / 0,8 / 0,9 / 1,0 | 10,5–27,5 | 2,0–15,0 |
| Ar+CO₂ (Fe) | 0,6 / 0,8 / 0,9 / 1,0 | 10,5–27,5 | 2,0–15,0 |
| FLUX (без газа) | 0,8 / 0,9 / 1,0 | 10,5–27,5 | 2,0–15,0 |
Режим LIFT TIG
LIFT TIG — аргонодуговая сварка постоянным током, при которой дуга возбуждается касанием вольфрамового электрода о металл. Такой поджиг безопасен и применяется в производствах, где запрещён высокочастотный поджиг (TIG HF).
Параметры режима:
- Сварочный ток: от 15 до 200 А.
- Газ: Ar
Режим MMA
Режим MMA предназначен для ручной дуговой сварки покрытым электродом.
Параметры режима:
- ANT (Антизалипание электрода): ON/OFF
- AFC (Форсаж дуги): ON/OFF
- HS (Горячий старт): от 0 до 10%
- VRD: ON/OFF
- Сварочный ток: от 25 до 170 Ампер.
Дополнительная информация о технических характеристиках, комплектации и фотографии нового аппарата ПРОФИ MIG 200-4 SYN LED доступна в карточке с товаром.
