Сегодня в этой статье мы рассмотрим виды подающих роликов для сварочных полуавтоматов, их отличительные особенности, и для работы с какой проволокой они предназначены. Еще обратим внимание на ошибки, которые начинающие сварщики допускают при заправке проволоки.

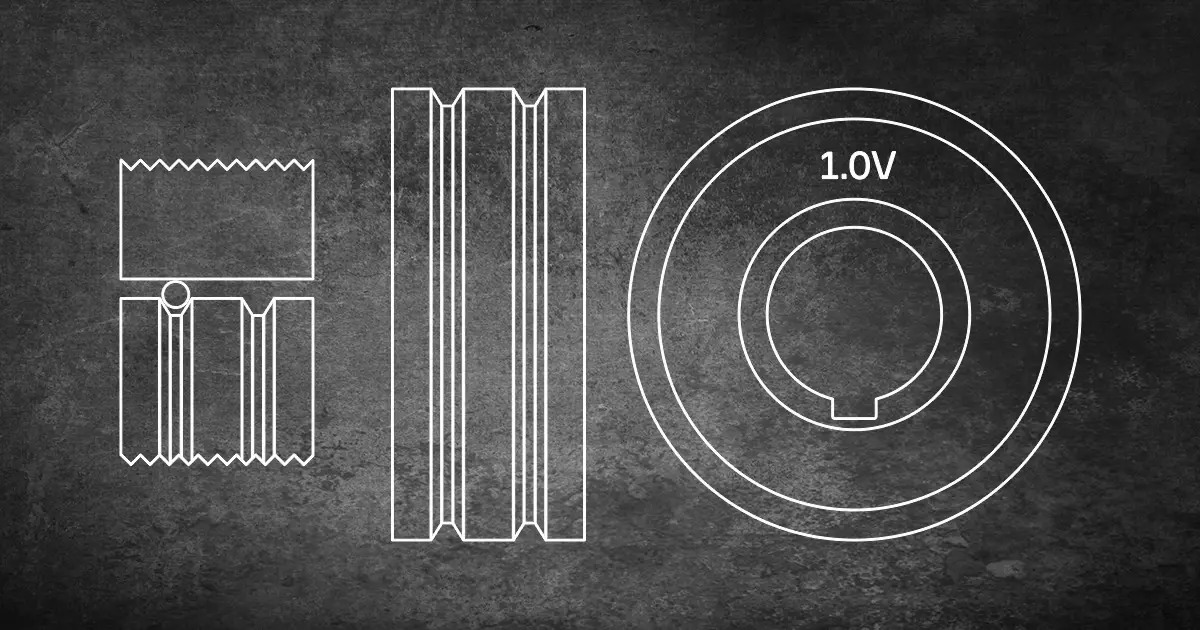

Что такое подающий ролик?
Ролик подающего механизма — это сменный элемент подающего механизма сварочного полуавтомата MIG/MAG, который подбирается в соответствии с видом сварочной проволоки, её диаметром, габаритными размерами роликов и самим аппаратом.
Подающие ролики изготавливаются из легированной стали. Наиболее часто применяются цельные (1) ролики с накаткой и коническими гладкими канавками. Второй вид по форме — составные (2), которые состоят из двух подающих роликов с фасками и накаткой по фаске.
Какие ролики бывают?
Различают 3 вида подающих роликов для сварочных полуавтоматов и это различие заключается в проволоке, которая используется в работе.
Ролики для стальной проволоки имеют буквенное обозначение «V», что характеризует форму канавки. Подающие ролики для стальной проволоки имеют две направляющие канавки V-образной формы.
Ролики для алюминиевой проволоки имеют буквенное обозначение «U», что характеризует форму направляющих канавок. Канавки ролика обеспечивают плотный контакт с проволокой, в результате чего она не проскальзывает и не заламывается.
Ролики для порошковой проволоки имеют буквенное обозначение «K».
Порошковая проволока — это трубчатая проволока, заполненная флюсом и металлическим порошком, которая защищает расплавленный металл от воздействия воздуха при сварке.
Как правильно подобрать ролик?
При выборе ролика необходимо учесть следующие моменты:
- Тип проволокопадающего механизма, который установлен в сварочном аппарате. Различают 2-х роликовый и 4-х роликовый механизм подачи проволоки.
- Габаритные размеры ролика. Чтобы правильно подобрать ролик по габаритам есть 2 способа:
1 способ самый простой — просто знать, какой размер ролика в вашем сварочном аппарате.
2 способ — произвести самостоятельный замер ролика. Необходимо замерить общую ширину ролика (это будет первое число в габаритах), потом нужно замерить посадочную резьбу/отверстие (это будет второе число в габаритах), и, далее, произведите замер ширины торцевой части ролика (это третье число в габаритах). Полученные цифры, например, 30х10х12 — это и есть габаритные размеры ролика.
Вид и диаметр сварочной проволоки
Диаметр канавки ролика выбирается в зависимости от диаметра и вида проволоки для сварки. Диаметр и вид проволоки прописывается на самом товаре – это буквенно-цифровая гравировка. При изменении сечения проволоки вы просто переворачиваете ролик нужной стороной и продолжаете использовать его далее. Обратите внимание, что маркировка диаметра сварочной проволоки указывает на ту канавку, которая находится ближе к маркировке.
На сайте ПТК в разделе про подающие ролики, в настроенных фильтрах вы с легкостью сможете подобрать нужный ролик по габаритам, по типу и диаметру сварочной проволоки.
Как правильно заправить проволоку в ролик?
Правильно заправленная сварочная проволока в подающий ролик — это гарантия успеха при проведении сварочных работ, также это повышает производительность сварочных полуавтоматов и срок их эксплуатации.
Схематично на рисунке мы отобразили корректную заправку проволоки и возможные ошибки, с которыми вы можете столкнуться.
- Нормальное усилие зажатия.
- Чрезмерное усилие зажатия.
- Слишком большой диаметр проволоки.
- Слишком маленький диаметр проволоки.
При заправке роликов проволокой учитывайте рекомендации по выбору усилия зажатия, которое настраивается при помощи регулирующего винта на подающем механизме сварочного аппарата.
Вид сварочной проволоки | Усилие зажатия |  |
| Стальная | 2,5–3,5 |
| Алюминиевая | 1–2,5 |
| Порошковая | 2–2,5 |
В ассортименте фирменной продукции ПТК представлен широкий выбор подающих роликов и сопутствующих товаров, подробнее ознакомиться с техническими характеристиками, описанием и фотографиями вы можете в карточках товара. Вся продукция доступна к заказу у менеджеров отдела продаж и у официальных дилеров.
Подающие ролики для стальной проволоки
Артикул: 005.040.120
Подающий ролик для стальной проволоки диаметром 0,6–0,8 мм. V-образная форма канавки. Габариты ролика 30х22х10. Подходит для аппаратов полуавтоматической сварки ПТК ПРОФИ MIG, RILON MIG, HANKER MIG.
Артикул: 005.040.127
Ролик подающий для стальной проволоки диаметром 1,0–1,2 мм. V-образная форма канавки. Габариты ролика 40х32х10. Подходит для аппаратов полуавтоматической сварки ПТК RILON MIG 350 GF, MIG 500 GF, MIG 500 I, MIG 500 F, MIG 500 FW.
Артикул: 005.040.109
Ролик подающий для стальной проволоки диаметром 1,2–1,6 мм. V-образная форма канавки. Габариты ролика 40х32х10. Подходит для аппаратов полуавтоматической сварки ПТК RILON MIG 350 GF, MIG 500 GF, MIG 500 I, MIG 500 F, MIG 500 FW.
Артикул: 005.040.108
Ролик подающий для стальной проволоки диаметром 0,8–1,0 мм. V-образная форма канавки. Габариты ролика 40х32х10. Подходит для аппаратов полуавтоматической сварки ПТК RILON MIG 350 GF, MIG 500 GF, MIG 500 I, MIG 500 F, MIG 500 FW.
Артикул: 005.040.107
Подающий ролик для стальной проволоки диаметром 1,2–1,6 мм. V-образная форма канавки. Габариты ролика 30х22х10. Подходит для аппаратов полуавтоматической сварки ПРОФИ MIG и ПТК HANKER MIG.
Артикул: 005.040.105
Подающий ролик для стальной проволоки диаметром 1,0–1,2 мм. V-образная форма канавки. Габариты ролика 30х22х10. Подходит для аппаратов полуавтоматической сварки ПТК ПРОФИ MIG, RILON MIG, HANKER MIG.
Артикул: 005.040.106
Подающий ролик для стальной проволоки диаметром 0,8–1,0 мм. V-образная форма канавки. Габариты ролика 30х22х10. Подходит для аппаратов полуавтоматической сварки ПТК МАСТЕР MIG, ПРОФИ MIG, RILON MIG, HANKER MIG.
Артикул: 005.040.101
Ролик подающий для стальной проволоки диаметром 0,8–1,0 мм. V-образная форма канавки. Габариты ролика 30х10х12. Подходит для аппаратов полуавтоматической сварки ПРОФИ MIG, ПТК RILON MIG и ПТК HANKER MIG.
Артикул: 005.040.102
Ролик подающий для стальной проволоки диаметром 1,0–1,2 мм. V-образная форма канавки. Габариты ролика 30х10х12. Подходит для аппаратов полуавтоматической сварки ПРОФИ MIG, ПТК RILON MIG и ПТК HANKER MIG.
Артикул: 005.040.103
Ролик подающий для стальной проволоки диаметром 1,2–1,6 мм. V-образная форма канавки. Габариты ролика 30х10х12. Подходит для аппаратов полуавтоматической сварки ПРОФИ MIG и ПТК HANKER MIG.
Артикул: 005.040.113
Ролик подающий для стальной проволоки диаметром 1,0–1,2 мм. V-образная форма канавки. Габариты ролика 35х25х8. Подходит для аппаратов полуавтоматической сварки ПРОФИ MIG 200, MIG 250.
Артикул: 005.040.112
Ролик подающий для стальной проволоки диаметром 0,8–1,0 мм. V-образная форма канавки. Габариты ролика 35х25х8. Подходит для аппаратов полуавтоматической сварки ПРОФИ MIG 200, MIG 250.
Артикул: 005.020.102
Ролик подающий для стальной проволоки диаметром 0,6–0,8 мм. V-образная форма канавки. Габариты ролика 30х10х10. Подходит для аппаратов полуавтоматической сварки серий ПТК МАСТЕР MIG NF, МАСТЕР MIG SYN NF и ПТК RILON MIG GDM.
Артикул: 005.020.103
Ролик подающий для стальной проволоки диаметром 0,8–1,0 мм. V-образная форма канавки. Габариты ролика 30х10х10. Подходит для аппаратов полуавтоматической сварки серий ПТК МАСТЕР MIG NF, МАСТЕР MIG SYN NF и ПТК RILON MIG GDM.
Подающие ролики для алюминиевой проволоки
Артикул: 005.040.116
Ролик подающий для алюминиевой проволоки диаметром 1,0–1,2 мм. U-образная форма канавки. Габариты ролика 30х10х12. Подходит для аппаратов полуавтоматической сварки ПТК HANKER MIG.
Артикул: 005.040.111
Ролик подающий для алюминиевой проволоки диаметром 1,0–1,2 мм. U-образная форма канавки. Габариты ролика 40х32х10. Подходит для аппаратов полуавтоматической сварки ПТК RILON MIG 350 GF, MIG 500 GF, MIG 500 I, MIG 500 F, MIG 500 FW.
Артикул: 005.040.130
Ролик подающий для алюминиевой проволоки диаметром 1,2–1,6 мм. U-образная форма канавки. Габариты ролика 40х32х10. Подходит для аппаратов полуавтоматической сварки ПТК RILON MIG 350 GF, MIG 500 GF, MIG 500 I, MIG 500 F, MIG 500 FW.
Артикул: 005.040.123
Подающий ролик для алюминиевой проволоки диаметром 1,0–1,2 мм. U-образная форма канавки. Габариты ролика 30х22х10. Подходит для аппаратов полуавтоматической сварки ПТК HANKER MIG.
Артикул: 005.040.121
Ролик подающий для алюминиевой проволоки диаметром 0,6–0,8 мм. U-образная форма канавки. Габариты ролика 30х22х10.
Артикул: 005.040.115
Ролик подающий для алюминиевой проволоки диаметром 0,8–1,0 мм. U-образная форма канавки. Габариты ролика 30х10х12. Подходит для аппаратов полуавтоматической сварки ПТК RILON и ПТК HANKER MIG.
Артикул: 005.020.101
Ролик подающий для алюминиевой проволоки диаметром 0,8–1,0 мм. U-образная форма канавки. Габариты ролика 30х10х10. Подходит для аппаратов полуавтоматической сварки серий ПТК RILON MIG GDM.
Подающие ролики для порошковой проволоки
Артикул: 005.020.107
Ролик подающий для порошковой проволоки диаметром 1,0–1,2 мм. K-образная форма канавки. Габариты ролика 30х10х10. Подходит для аппаратов полуавтоматической сварки серий ПТК МАСТЕР MIG NF, МАСТЕР MIG SYN NF и ПТК RILON MIG GDM.
Артикул: 005.040.124
Подающий ролик для порошковой проволоки диаметром 0,8–0,9 мм. K-образная форма канавки. Габариты ролика 30х22х10. Подходит для аппаратов полуавтоматической сварки ПРОФИ MIG, ПТК RILON MIG и ПТК HANKER MIG.
Артикул: 005.040.131
Ролик подающий для порошковой проволоки диаметром 0,8–0,9 мм. K-образная форма канавки. Габариты ролика 40х32х10. Подходит для аппаратов полуавтоматической сварки ПТК RILON MIG 350 GF, MIG 500 GF, MIG 500 I, MIG 500 F, MIG 500 FW.
Артикул: 005.040.118
Ролик подающий для порошковой проволоки диаметром 0,8–0,9 мм. K-образная форма канавки. Габариты ролика 30х10х12. Подходит для аппаратов полуавтоматической сварки ПРОФИ MIG, ПТК RILON MIG и ПТК HANKER MIG.
Артикул: 005.020.105
Ролик подающий для порошковой проволоки диаметром 0,8–0,9 мм. K-образная форма канавки. Габариты ролика 30х10х10. Подходит для аппаратов полуавтоматической сварки серий ПТК МАСТЕР MIG NF, МАСТЕР MIG SYN NF и ПТК RILON MIG GDM.
Механизмы подачи проволоки
Артикул: 005.040.164
4-х роликовый металлический механизм подачи проволоки для сварочных полуавтоматов ПРОФИ MIG 350 и MIG 500 с завода HISTER. Подходит для роликов с габаритами 30х10х12 при использовании цельнометаллической или порошковой проволоки. В комплект поставки входят два подающих ролика для стальной проволоки диаметром 1,0–1,2 мм.
Артикул: 005.040.163
4-х роликовый металлический механизм подачи проволоки для сварочных полуавтоматов ПРОФИ MIG 350-1 с завода HISTER. Подходит для роликов с габаритами 30х22х10 при использовании цельнометаллической или порошковой проволоки. В комплект поставки входят два подающих ролика для стальной проволоки диаметром 1,0–1,2 мм.
Артикул: 005.040.162
2-х роликовый металлический механизм подачи проволоки для сварочных полуавтоматов ПРОФИ MIG 200, MIG 250 и MIG 300 с завода HISTER. Подходит для роликов с габаритами 30х22х10 при использовании цельнометаллической или порошковой проволоки. В комплект поставки входит один подающий ролик для стальной проволоки диаметром 0,8–1,0 мм.
Артикул: 005.040.161
2-х роликовый металлический механизм подачи проволоки для сварочных полуавтоматов ПТК МАСТЕР серий F и SYNERGY D. Подходит для роликов с габаритами 30х10х10 при использовании цельнометаллической или порошковой проволоки. В комплект поставки входит один подающий ролик для стальной проволоки диаметром 0,8–1,0 мм.
Артикул: 005.040.152
2-х роликовый металлический механизм подачи проволоки для сварочных полуавтоматов. Подходит для роликов с габаритами 30х22х10 при использовании цельнометаллической или порошковой проволоки. Двигатель располагается справа.
Артикул: 005.040.155
4-х роликовый металлический механизм подачи проволоки для сварочных полуавтоматов. Подходит для роликов с габаритами 40х32х10 при использовании цельнометаллической или порошковой проволоки. Двигатель располагается справа.
Артикул: 005.040.156
4-х роликовый металлический механизм подачи проволоки для сварочных полуавтоматов. Подходит для роликов с габаритами 40х32х10 при использовании цельнометаллической или порошковой проволоки. Двигатель располагается слева.
Артикул: 005.040.153
2-х роликовый металлический механизм подачи проволоки для сварочных полуавтоматов. Подходит для роликов с габаритами 30х22х10 при использовании цельнометаллической или порошковой проволоки. Двигатель располагается слева.
Артикул: 005.040.157
2-х роликовый механизм подачи проволоки для сварочных полуавтоматов с пластиковым корпусом. Подходит для роликов с габаритами 30х10х15 при использовании цельнометаллической или порошковой проволоки.
Артикул: 005.020.152
2-х роликовый металлический механизм подачи проволоки для сварочных полуавтоматов ПТК МАСТЕР серии S. Подходит для роликов с габаритами 30х10х10 при использовании цельнометаллической или порошковой проволоки. Двигатель располагается слева.
