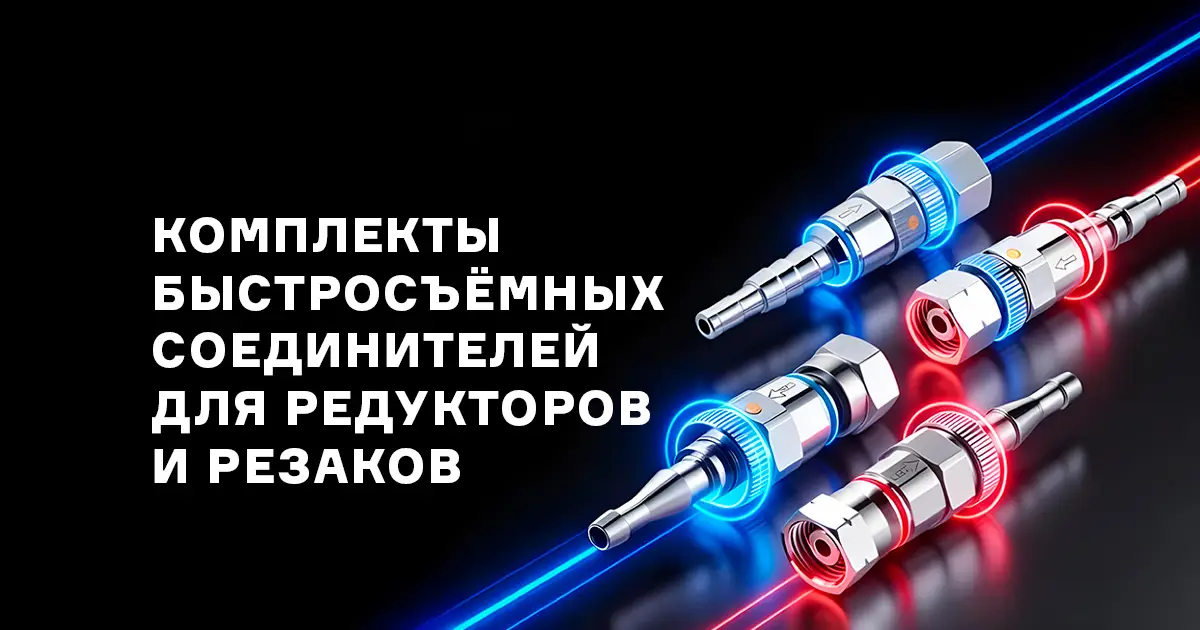

Комплекты быстросъёмных соединителей М16х1,5/М16х1,5LH для редукторов и резаков
В ассортименте появились комплекты быстросъёмных соединителей с резьбой М16х1,5 и М16х1,5LH, предназначенные для установки на редукторы и резаки. Используются для быстрого подключения газовых рукавов диаметром 6 и 9 мм. Комплектующие позволяют выполнять подключение и отключение без применения вспомогательного инструмента, обеспечивая при этом герметичность соединения.
Что входит в комплекты?
Комплект для редукторов
В наборе два соединителя с цветовой маркировкой, которая упрощает эксплуатацию и снижает риск ошибок при подключении:
- С синей пластиковой вставкой - используется для кислорода, азота и воздуха высокого давления;
- С красной пластиковой вставкой - предназначен для ацетилена, пропана и метана.
На корпусе предусмотрена гравировка со стрелкой, указывающей направление движения газа от баллона через редуктор к источнику газопитания. Это снижает риск неправильной установки.
Соединитель с присоединительной накидной гайкой М16х1,5 (правая резьба) может устанавливаться на все редукторы и регуляторы расхода газа, оснащённые выходным штуцером с резьбой М16х1,5. Соединитель с накидной гайкой М16х1,5LH (левая резьба) предназначен для установки на пропановые редукторы серии БПО и ацетиленовые редукторы серии БАО, имеющие выходной штуцер с левой резьбой М16х1,5LH.
Комплект для резаков
Второй вариант комплекта предназначен для установки на газовые резаки. Он обеспечивает быстрое и безопасное подключение рукавов непосредственно к газопламенному оборудованию, что особенно удобно при частой смене инструмента или обслуживании постов.
Конструкция и цветовая маркировка аналогичны версии для редукторов, что позволяет сохранить единый стандарт подключения на рабочем месте и повысить безопасность эксплуатации.
Соединитель с накидной гайкой М16х1,5 (правая резьба) устанавливается на резаки со штуцером подачи кислорода с резьбой М16х1,5. Соединитель М16х1,5LH (левая резьба) предназначен для установки на резаки со штуцером подачи горючего газа с резьбой М16х1,5LH.
Основные преимущества комплектов:
- Быстрое подключение и отключение без инструмента.
- Герметичное соединение.
- Поддержка рукавов диаметром 6 и 9 мм.
- Корпус из латуни с хромированным покрытием.
- Повышенная износостойкость и устойчивость к окислению.
Схемы подключения
Предлагаем ознакомиться со схемами правильного подключения соединителей к редукторам, резакам и газовым рукавам. Схемы наглядно демонстрируют порядок установки и помогут выполнить монтаж корректно и безопасно.
Подробные технические характеристики доступны в карточках товаров. Комплекты доступны к заказу у официальных дилеров компании ПТК.
