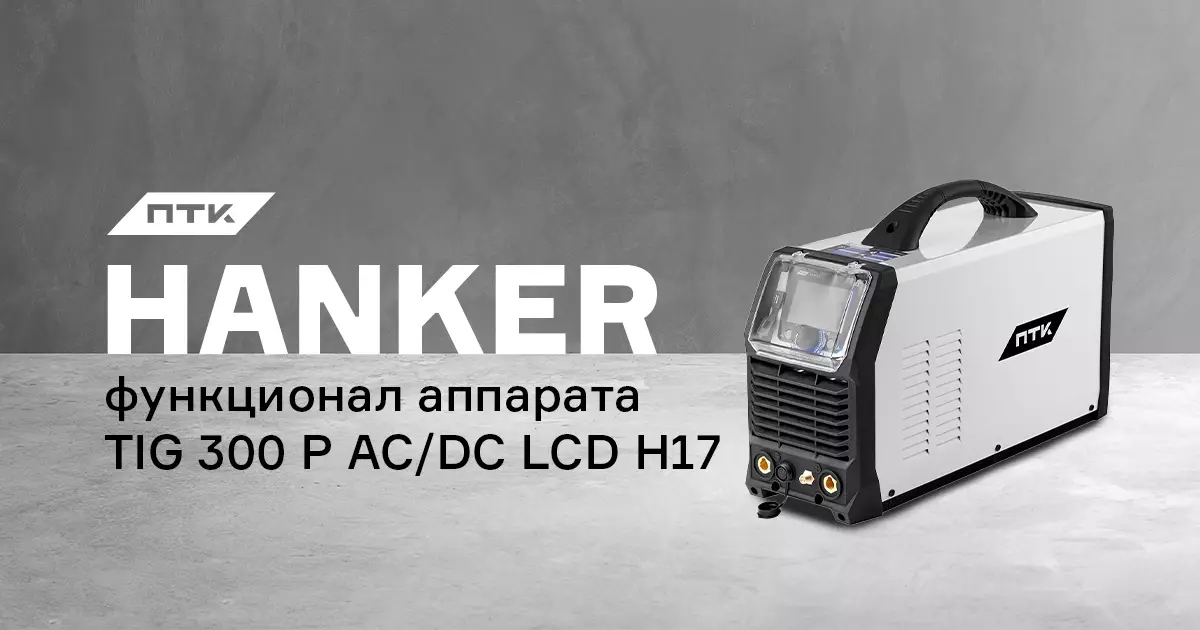

Настройки и интерфейс аппарата ПТК HANKER TIG 300 P AC/DC LCD H17
ПТК HANKER TIG 300 P AC/DC LCD H17 для аргонодуговой сварки TIG с широким и многообразным функционалом. Аппарат оснащен цифровым экраном управления сварочными параметрами, может производить сварку на постоянном (DC) и переменном (AC) токе с импульсом (PULSE) и без него, режимом SMART TIG, LIFT TIG и TIG HF. В режиме DC, PULSE OFF, SPOT есть специальный доступ к настройкам Q-Start, MULTITACK и Dynamic ARС.
Описание передней панели ПТК HANKER TIG 300 P AC/DC LCD H17
- Многофункциональный LCD дисплей
- Энкодер управления
- Правая и левая кнопки выбора функций аппарата
- USB слот
Основное меню аппарата
Settings (Настройки) - шестеренки на экране аппарата. Основное меню аппарата делится на две вкладки: вкладка GENERAL (Общие настройки) и MACHINE (Настройки аппарата).
General (Общие настройки) - нажатие левой кнопки меню
- Language (Выбор языка) - в прошивке, на сегодняшний день, доступен только английский язык.
- Brightness (Яркость) - регулирует яркость дисплея. Шкала регулировки от 1 до 10.
- Beeper (Звуковой сигнал) - возможность включения и отключения звукового сигнала энкодера, кнопок меню и подтверждение выбранных функций. Если вы работаете в тихом помещении, звуковой сигнал можно не использовать, если вокруг шум (цех, производство, работа компрессора, плазмы) - звуковой сигнал можно включить.
- Unit (Единица измерения) - возможность выбрать метрическую систему или британскую имперскую систему (дюймовую). В зависимости от вашего выбора, некоторые параметры будут отображаться либо в сантиметрах/миллиметрах, либо в дюймах.
- Information (Информация) - информация о дате сборки аппарата и установленной прошивки.
- Factory Reset (Сброс до заводских настроек) - активировав эту функцию, вы сбросите аппарат до заводских настроек. Все установленные новые прошивки (устанавливаются в сервисом центре), а также сохраненные параметры сварки, будут стерты.
- Program Update (Обновление прошивки) - обновление программного обеспечения производится только в сервисом центре.
MACHINE (Настройки аппарата) - нажатие правой кнопки меню
- Cooling (Выбор охлаждения) - на выбор два варианта: Gas (Воздушное охлаждение) и Water (Водяное охлаждение). Аппарат оснащен блоком водяного охлаждения, если вы подключили горелку с водяным охлаждением - переключитесь в меню на водяное охлаждение. При работе горелкой с воздушных охлаждением - выбирайте в меню воздушное охлаждение.
- Fan (Вентилятор) - доступны два режима вентилятора охлаждения: NORMAL (Постоянный) и Smart (Умный). Режим NORMAL - вентилятор будет включен постоянно, охлаждение плат и узлов аппарата будет всегда, пока аппарат включен, не зависимо от того, происходит сварка или аппарат бездействует. Такой режим рекомендуется выбирать при интенсивной сварке, в пыльных помещениях. Режим SMART - вентилятор охлаждения запускается только при срабатывании датчика нагрева (установлен в аппарате). Когда температура плат и узлов приближается к максимально допустимой, аппарат переводит вентилятор из режима покоя в рабочее состояние. Вентилятор охлаждения будет работать пока температура не снизится, после чего уйдет в покой. При бездействии, подключенного в сеть аппарата, система периодически будет запускать вентилятор на непродолжительное время, охлаждая процессор.
- Wireless Foot Control (Беспроводное подключение педали) - режим подключения беспроводной педали и/или беспроводного пульта управления. Включите педаль/пульт - выберите на экране аппарата одну из ячеек (WIRELESS FOOT PEDAR - беспроводная педаль или WIRELESS REMOTE CONTROL - беспроводной пульт управления). Поднесите педаль/пульт к аппарату. Нажмите на педаль или любую кнопку на пульте - ваши устройства синхронизируются с аппаратом. Ячейка станет зеленой. Педаль/пульт синхронизируются с аппаратом с помощью Bluetooth соединения, бесперебойный отклик - до 10 метров.
- Remote Control (Дистанционное управление) - Вкл/Выкл.
Сохранение и загрузка параметров сварки
Аппарат рассчитан на 20 слотов памяти. Для сохранения данных, настроив нужные вам параметры сварки, удерживайте левую кнопку меню в течение 3-х секунд, после чего вы окажетесь на экране сохранения параметров. В верхней части экрана, по центру, вы увидите слово SAVE (Сохранение). Крутите энкодер (по часовой стрелке), внизу экрана будут отображаться слоты памяти. Выбрав свободный слот, нажмите один раз правую кнопку меню. Ваши параметры успешно сохранены в память.
Для загрузки параметров - удерживайте левую кнопку меню в течение 3-х секунд, после чего вы окажетесь на экране сохранения параметров - в верхней части экрана, по центру, вы увидите надпись SAVE (Сохранение). Чтобы загрузить сохраненные ранее параметры, крутите ручку энкодера, внизу экрана будут отображаться слоты памяти. Выбрав нужный вам слот, нажмите на энкодер и удерживайте в течение 3-х секунд. В верхней части экрана, по центру, вы увидите, как слово SAVE (Сохранение) сменится на LOAD (Загрузка). После чего, нажмите один раз правую кнопку меню. Ваши ранее сохраненные параметры успешно загружены.
Перезапись слотов
Если все слоты заняты ранее сохраненными параметрами, вам необходимо удалить один из параметров и записать на него новый. Для записи новых параметров, поверх старых, рекомендуем выбрать редко используемый слот и записать на него ваш новый. Процедура записи нового параметра на заполненный слот, ничем не отличается от записи в пустую ячейку. С той лишь разницей, что на экране будет отображаться ваш параметр, который вы сотрете, записав на него новый.
Режим ММА
В главном меню аппарата, с помощью энкодера, выберите сварку в режиме MMA. Подтвердите свой выбор нажатием на энкодер. Аппарат может сваривать электродом как в простом режиме DC (постоянный ток), так и в режиме квадратной формы волны.
Настройки режима MMA
Основной дисплей
Сварочный ток регулируется энкодером. При плавном вращении энкодера значения будут отображаться с добавлением 1 Ампер, такой способ позволит задать точный сварочный ток. Если вам необходимо ускорить процесс, резко прокрутите энкодер и параметры сварочного тока (Амперы) будут добавляться десятками.
- Левый круг (Current) - регулировка силы тока, диапазон от 10 до 300 Ампер.
- Правый круг (Voltage) - отображение параметров напряжения в Вольтах.
Нижняя строка меню:
Для выбора формы волны (квадратная) или простого постоянного тока DC, на главном экране в режиме MMA, нажмите энкодер 2 раза, и, в правом нижнем углу, вы сможете вращая энкодер выбрать нужный вам параметр. Подтвердите свой выбор однократным нажатием на энкодер. Во время выставления значений сварочного тока, в центральной части экрана, между цифровыми экранами Ампер и Вольт, будет отображаться подсказка, какой оптимальный диаметр сварочного электрода подходит под тот или иной ток сварки.
- PULSE - ON/OFF
- Diameter - отображение диаметра электрода. Носит рекомендательную функцию и рассчитывает диаметр исходя из сварочного тока.
- Ток - DC и Квадратная форма волны (Square).
Расширенные настройки в режиме MMA
Находясь на экране режима MMA, нажмите правую кнопку меню. Вы окажетесь на экране расширенных настроек. Перед вами отобразятся три столбчатые диаграммы. В каждой из них все параметры задаются вращением энкодера, а каждое подтверждение выбранных параметров - нажатием на энкодер. После каждого подтверждения, вы будете переходить на следующую настройку.
Настройки в режиме PULSE ON (с пульсом)
Нажатие правой кнопки меню:
- Hot Start (Горячий старт) - диаграмма - красная. Горячий старт отображается в процентном соотношении от силы тока. Диапазон от 0 до 100%.
- Hot Start Time (Время горячего старта) - следующее нажатие на энкодер. Диаграмма - зеленая. Установка времени горячего старта от 0,5 до 5 сек. Эта настройка определяет время сколько будет длиться горячий старт.
- Peak Amp (Пиковый ток) - диаграмма - красная. Сварочный ток от 5 до 250 Ампер. Если вы свариваете в режиме PULSE, настройка позволяет выбрать пиковое значение тока.
- Base Amp (Базовый ток) - диаграмма - красная. Сварочный ток от 5 до 250 Ампер. Если вы свариваете в режиме PULSE, настройка позволяет выбрать базовое значение тока.
- Pulse Width (Ширина пульса) - диаграмма - зеленая. Параметр позволяет задать соотношение пульса, к ранее выставленным параметрам. Диапазон регулировки от 5 до 95%.
- Frequency (Частота пульса) - диаграмма - зеленая. Параметр позволяет задать частоту пульса в Герцах. Диапазон регулировки от 0,5 до 400 Гц.
Настройки в режиме PULSE OFF (без пульса)
- Hot Start (Горячий старт) - диапазон от 0 до 100%.
- Hot Start Time (Время горячего старта) - от 0,5 до 5 сек.
- Welding Amp (Сварочный ток) - от 10 до 250 Ампер.
- Arc Force (Форсаж дуги) - от 0 до 100.
РЕЖИМ LIFT TIG
LIFT TIG - режим, при котором дуга на вольфрамовом электроде возбуждается касанием об металл. Такие требования часто применяются на производствах, где не допустимо разжигать дугу высокочастотным поджигом (TIG HF). Например, на объектах атомной энергетики.
- Левый круг (Current) - регулировка напряжения, диапазон от 10 до 300 Ампер.
- Правый круг (Voltage) - отображение параметров в Вольтах.
Нижняя строка меню:
- PULSE - ON/OFF (Вкл/Выкл).
- Режим работы горелки - 2Т/4Т/RPT.
- Формы волны - DC/Square/Sin/Triangular/Squ_Sin/Squ_Tri/Sin_Squ/Sin_Tri/Tri_Squ/Tri_Sin.
Осциллограмма PULSE OFF + 2T/4T+ DC
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Ток заварки) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
- Dynamic Arc - от 0 до 50.
Осциллограмма PULSE ON + 2T/4T+ DC
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Base Amp (Базовый ток) - от 10 до 300 Ампер.
- Duty (Настройка пульса) - от 5 до 95%.
- Frequency (Частота) - от 0,5 Гц до 999 Гц.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Ток заварки) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
Осциллограмма PULSE OFF + 2T/4T+ ФОРМЫ ВОЛНЫ
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Спад тока) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
- Balance (Баланс) - от -5 до +5.
- AC Frequency (Частота переменного тока) - от 50 до 250 Гц.
- MIX AC/DC - от 0 до 80%.
- EXTRA FUSION - от 0 до 80%.
- Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.
Осциллограмма PULSE ON + 2T/4T+ ФОРМЫ ВОЛНЫ
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Base Amp (Базовый ток) - от 10 до 300 Ампер.
- Duty (Настройка пульса) - от 5 до 95%.
- Frequency (Частота) - от 0,5 до 999 Гц.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Спад тока) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
- Balance (Баланс) - от -5 до +5.
- AC Frequency (Частота переменного тока) - от 50 до 250 Гц.
- Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.
Осциллограмма PULSE OFF + RPT + DC
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Base Amp (Базовый ток) - от 10 до 300 Ампер.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Спад тока) - от 10 - 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
Осциллограмма PULSE OFF + RPT + ФОРМЫ ВОЛНЫ
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Base Amp (Базовый ток) - от 10 до 300 Ампер.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Спад тока) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
- Balance (Баланс) - от -5 до +5.
- AC Frequency (Частота переменного тока) - от 50 до 250 Гц.
- Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.
Режим TIG HF
Режим TIG HF - классический режим бесконтактного поджига дуги. Все параметры вносятся сварщиком самостоятельно. На главном экране аппарата выберите режим TIG HF. Подтверждайте свой выбор нажатием на энкодер.
- Левый круг (Current) - регулировка силы тока, диапазон от 10 до 300 Ампер.
- Правый круг (Voltage) - отображение параметров напряжения в Вольтах.
Нижняя строка меню:
- PULSE - ON/OFF (Вкл/Выкл).
- Режим работы горелки - 2Т/4Т/RPT/SPOT.
- Формы волны - DC/Square/Sin/Triangular/Squ_Sin/Squ_Tri/Sin_Squ/Sin_Tri/Tri_Squ/Tri_Sin.
Осциллограмма PULSE OFF + 2T/4T+ DC
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Ток заварки) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
- Q-Start - от 0 до 60 сек.
- Dynamic Arc - от 0 до 50 Ампер.
- MULTITACK - от 0 до 6 Гц.
Осциллограмма PULSE ON + 2T/4T+ DC
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Base Amp (Базовый ток) - от 10 до 300 Ампер.
- Duty (Настройка пульса) - от 5 до 95%.
- Frequency (Частота) - от 0,5 Гц до 999 Гц.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Ток заварки) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
Осциллограмма PULSE OFF + 2T/4T+ ФОРМЫ ВОЛНЫ
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Спад тока) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
- Balance (Баланс) - от -5 до +5.
- AC Frequency (Частота переменного тока) - от 50 до 250 Гц.
- MIX AC/DC - от 0 до 80%.
- EXTRA FUSION - от 0 до 80%.
- Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.
Осциллограмма PULSE ON + 2T/4T+ ФОРМЫ ВОЛНЫ
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Base Amp (Базовый ток) - от 10 до 300 Ампер.
- Duty (Настройка пульса) - 5 - 95 %
- Frequency (Частота) - 0.5 - 999 Гц
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Спад тока) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
- Balance (Баланс) - от -5 до +5.
- AC Frequency (Частота переменного тока) - от 50 до 250 Гц.
- Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.
Осциллограмма PULSE OFF + RPT + DC
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Base Amp (Базовый ток) - от 10 до 300 Ампер.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Спад тока) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
Осциллограмма PULSE OFF + RPT + ФОРМЫ ВОЛНЫ
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Start Amp (Стартовый ток) - от 10 до 300 Ампер.
- Up Slope (Нарастание тока) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Base Amp (Базовый ток) - от 10 до 300 Ампер.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Спад тока) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
- Balance (Баланс) - от -5 до +5.
- AC Frequency (Частота переменного тока) - от 50 до 250 Гц.
- Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.
Осциллограмма PULSE OFF + SPOT + DC
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Спад тока) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
- Spot Time (Время SPOT) - от 0,1 до 10 сек.
- Dynamic Arc - от 0 до 50 Ампер.
Осциллограмма PULSE OFF + SPOT + ФОРМЫ ВОЛНЫ
- Pre-Flow (Предгаз) - от 0 до 20 сек.
- Peak Amp (Пиковый ток) - от 10 до 300 Ампер.
- Down Slope (Спад тока) - от 0 до 20 сек.
- End Amp (Спад тока) - от 10 до 300 Ампер.
- Post Flow (Постгаз) - от 0 до 20 сек.
- Balance (Баланс) - от -5 до +5.
- AC Frequency (Частота переменного тока) - от 50 до 250 Гц.
- Spot Time (Время SPOT) - от 0,1 до 10 сек
- Tungsten diameter (Диаметр вольфрамового электрода) - от 1 до 4 мм.
Режим SMART TIG (умный TIG)
Режим SMART TIG (Умный TIG) - помощник начинающему сварщику. Режим поможет по заданным параметрам подобрать оптимальный сварочный ток и настроить сопутствующие настройки. В процессе сварки, вы сможете изменять предложенные параметры, внося свои корректировки, например добавлять или убавлять сварочный ток. Режим SMART TIG (Умный TIG) - носит рекомендательный характер, так как многое зависит от сварщика, качества свариваемого материала, качества газа, присадочного крутка, стабильной питающей сети и других факторов. Мы рекомендуем начать ознакомление с аргонодуговой сваркой и возможностями аппарата с помощью этого режима. Набравшись опыта, вы сможете самостоятельно задавать нужные вам параметры в режиме TIG HF или LIFT TIG.
С помощью энкодера в главном меню аппарата, выберите сварку в режиме SMART TIG (Умный TIG). Подтвердите свой выбор нажатием на энкодер.
Material - Выбор металлов.
Вращая энкодер выберите материал, который вы планируете сваривать. На выбор доступны следующие материалы:
- Fe - Сталь.
- Ss - Нержавеющая сталь.
- Al - Алюминий.
Joint Type - Тип соединения.
Вращая энкодер выберите тип соединения. На выбор доступны следующие типы:
- Butt joint - Встык.
- Fillet joint - Тавр.
- Lap joint - Внахлест.
Thickness - Толщина изделия.
Вращая энкодер выберите толщину металла от 1 до 12 мм. Толщина указана в миллиметрах и в дюймах. Подтвердите свой выбор нажатием на энкодер.
После настройки первых трех шагов, вы окажетесь на главном экране режима SMART TIG (Умный TIG). В левом цифровом круге будут указаны Амперы, в правом - напряжение в Вольтах. В центральной части экрана будут указаны выбранные параметры. Например: AL (алюминий), Lap Joint (внахлест), 12,0 мм (толщина свариваемого изделия).
В нижней части экрана будут указаны следующие параметры (слева направо):
- Диаметр вольфрамового электрода.
- Тип Газа (с рекомендуемым расходом л/мин).
- Режим работы сварочной горелки 2Т/4Т/RPT/SPOT.
- Пульс ON/OFF (регулируется).
- Ток DC или AC (в зависимости от свариваемого изделия) + все формы волны (регулируются).
Настройки осциллограммы идентичны с настройками TIG HF.
EXTRA Fusion
Настройка дополнительного проплавления (EXTRA Fusion)
При регулировке настроек аппарат есть возможность сдвигать эпюру переменного тока относительно нулевой точки, что позволяет дополнительно к балансу переменного тока получить контролируемую сварочную ванну, сваривать особо малые толщины металла, сместив эпюру тока больше в зону очистки. Диапазон смещения от 0 до 80% в сторону положительной составляющей полупериода переменного тока.
Есть дополнительные режимы, которые работают только в режиме DC, PULSE OFF и SPOT (регулирвока Dynamic ARC). К таким режимам относится функционал MULTITACK, Q-Start и Dynamic ARC. Рассмотрим их подробнее.
MULTITACK
Режим предназначен для установки прихваток на особо малых толщинах (от 0,6 мм) или при сварке таких толщин методом прихваток (точек). Настройка режима позволяет значительно снизить или вообще уйти от деформаций металла за счет регулировки времени паузы между сваркой прихваток. Есть возможность настройки частоты установки прихваток поджигом дуги, чем можно адаптировать режим под необходимую скорость сварки и геометрию сварного соединения. Режим регулируется в пределах от 0 до 6 Гц.
Настройка следующих режимов Q-Start и Dynamic ARC возможна только при 0 в режиме MULTITACK.
Q-Start
Функция Q-Start расшифровывается как «быстрый старт» (Quick Start). Данная функция позволяет смочить свариваемые кромки и собрать их в сварочную ванну при поджиге дуги, т.е. в начале процесса сварки стыка. При активации режима сварочный аппарат переходит в режим импульсной дуги, которая имеет таймер для настройки длительности работы. Суть режима заключается в отсутствии прожога тонкостенных свариваемых кромок в момент поджига дуги. Данный режим может эффективно применяться как при малых свариваемых толщинах, так и при нестабильном зазоре между свариваемыми кромками. Диапазон регулировок от 0 до 60 сек.
Dynamic ARC
Функция «Динамическая дуга/Активная дуга» (Dynamic Arc). Суть данной функции заключается в том, что сварочный аппарат поддерживает постоянство тепловой мощности (постоянство тепловложения) на сварочной дуге (произведение тока и напряжения). Таким образом, при уменьшении сварочного напряжения (уменьшение длины дуги) аппарат увеличивает сварочный ток. Напротив, при увеличении длины сварочной дуги, аппарат снижает значение сварочного тока. Динамическое изменение сварочного тока настраивается в диапазоне от 10 до 50 Ампер на каждый вольт изменения длины дуги.
Преимущества:
- Более высокая скорость сварки (если сравнивать со стандартным режимом).
- За счет большей сфокусированности сварочной дуги достигается больший коэффициент проплавления.
- Снижение тепловложения в околошовной зоне (зоне термического влияния), что влечет за собой меньшее окисление нагретых областей изделия.
- Снижение брака, особенно при сварке корневых проходов, при которых длина дуги может достигать критически малых значений.
