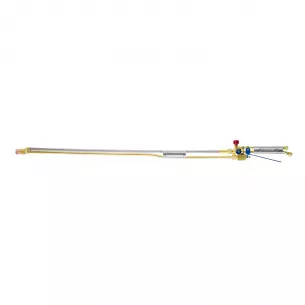

Резак металлургический Р-502Р, L=1300, ∠135°
Рычажный инжекторный газокислородный повышенной мощности резак для ручной разделительной резки прибылей литья и крупнолистового металлолома из низкоуглеродистых сталей толщиной до 500 мм. Длина резака 1300 мм. Угол наклона головки резака 135°. Укомплектован наружным мундштуком и внутренними мундштуками с шлицевыми пазами. Работает на газокислородной смеси с использованием в качестве горючего природный газ (метан) или пропан-бутан.
Резак инжекторный газокислородный повышенной мощности Р-502Р предназначен для ручной разделительной резки прибылей литья и крупнолистового металлолома из низкоуглеродистых сталей толщиной до 500 мм, с обязательным условием подключения резака к стационарному цеховому кислородопроводу, или к баллонной рампе (не менее 10 баллонов кислорода), с соответственным постоянно подаваемым нужным давлением кислорода. Резаки P-502P работают на газокислородной смеси с использованием в качестве горючего природный газ (метан) или пропан-бутан. Угол наклона головки резака 135°.
На трубках наконечника резака установлена дополнительная ручку для фиксации резака в любом пространственном положении, что способствует комфортной работе с резаком.

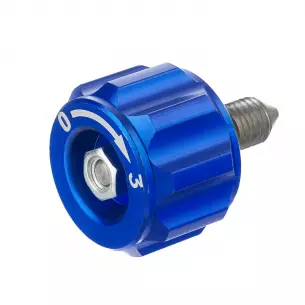

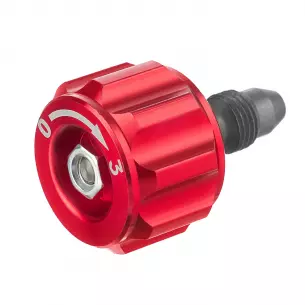

Запорные вентили изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.
Резак поставляется в сборе с внутренними латунными мундштуками №1П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П, а также с дополнительными мундштуками внутренним и наружным №2М. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №1П (350 мм)
- №2М (350–500 мм)
Маркировка наружных мундштуков:
- №1П (350 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П.
- №2М (350–500 мм) — медный наружный мундштук №2М предназначен только для внутренних мундштуков №2М.
Особенности резака металлургического Р-502Р:
- Резак с клапаном кислорода режущего (КР) и горючего газа (ГГ).
- Резак для реза металла большой толщины до 500 мм.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
Комплектация металлургического резака Р-502Р:
- Резак металлургический Р-502Р, L=1300, ∠ 135° — 1 шт.
- Мундштук наружный пропановый №1П — 1 шт.
- Мундштук внутренний №1П — по 1 шт.
- Мундштук наружный пропановый №2М — 1 шт.
- Мундштук внутренний №2М — по 1 шт.
- Ниппель универсальный диаметром 6/9 мм — 2 шт.
- Кольцо уплотнительное — 4 шт.
- Руководство по эксплуатации — 1 шт.
Технические характеристики
Применяемый горючий газ: | Пропан-Бутан / Метан |
Толщина разрезаемого металла, мм: | до 500 |
Давление кислорода на входе, МПа (кгс/см²): | 10-12 |
Давление пропана/метана на входе, МПа (кгс/см²): | 0,5-1,2 / 0,2-1,2 |
Расход кислорода, м³/ч: | 75-110 |
Расход пропана/метана, м³/ч: | 3,0-12,2 / 4,0-5,7 |
Угол наклона головки резака: | 135° |
Длина резака, мм: | 1300 |
Вес нетто, кг (не более): | 2,1 |
Габариты резака в собранном виде, мм (не более): | 1280х100х60 |
Вес брутто, кг (не более): | 2,17 |
Габариты индивидуальной упаковки, мм (не более): | 1280х100х60 |
