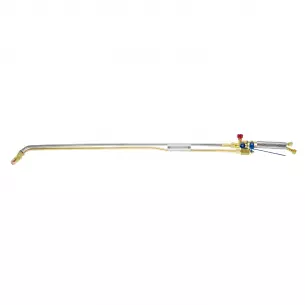

Резак металлургический Р-502Р, L=1300, ∠180°

Артикул: 001.020.803

Рычажный инжекторный газокислородный повышенной мощности резак для ручной разделительной резки прибылей литья и крупнолистового металлолома из низкоуглеродистых сталей толщиной до 500 мм. Длина резака 1300 мм. Угол наклона головки резака 180°. Укомплектован наружным мундштуком и внутренними мундштуками с шлицевыми пазами. Работает на газокислородной смеси с использованием в качестве горючего природный газ (метан) или пропан-бутан.

Резак инжекторный газокислородный повышенной мощности Р-502Р предназначен для ручной разделительной резки прибылей литья и крупнолистового металлолома из низкоуглеродистых сталей толщиной до 500 мм, с обязательным условием подключения резака к стационарному цеховому кислородопроводу, или к баллонной рампе (не менее 10 баллонов кислорода), с соответственным постоянно подаваемым нужным давлением кислорода. Резаки P-502P работают на газокислородной смеси с использованием в качестве горючего природный газ (метан) или пропан-бутан. Угол наклона головки резака 180°.

На трубках наконечника резака установлена дополнительная ручку для фиксации резака в любом пространственном положении, что способствует комфортной работе с резаком.

Запорные вентили изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

Резак поставляется в сборе с внутренними латунными мундштуками №1П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П, а также с дополнительными мундштуками внутренним и наружным №2М. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

  • №1П (350 мм)
  • №2М (350–500 мм)

Маркировка наружных мундштуков:

  • №1П (350 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П.
  • №2М (350–500 мм) — медный наружный мундштук №2М предназначен только для внутренних мундштуков №2М.

Особенности резака металлургического Р-502Р:

  • Резак с клапаном кислорода режущего (КР) и горючего газа (ГГ).
  • Резак для реза металла большой толщины до 500 мм.
  • Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
  • Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
  • Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

Комплектация металлургического резака Р-502Р:

  • Резак металлургический Р-502Р, L=1300, ∠180° — 1 шт.
  • Мундштук наружный пропановый №1П — 1 шт.
  • Мундштук внутренний №1П — по 1 шт.
  • Мундштук наружный пропановый №2М — 1 шт.
  • Мундштук внутренний №2М — по 1 шт.
  • Ниппель универсальный диаметром 6/9 мм — 2 шт.
  • Кольцо уплотнительное — 4 шт.
  • Руководство по эксплуатации — 1 шт.

Технические характеристики

Применяемый горючий газ: Пропан-Бутан / Метан
Толщина разрезаемого металла, мм: до 500
Давление кислорода на входе, МПа (кгс/см²): 10-12
Давление пропана/метана на входе, МПа (кгс/см²): 0,5-1,2 / 0,2-1,2
Расход кислорода, м³/ч: 75-110
Расход пропана/метана, м³/ч: 3,0-12,2 / 4,0-5,7
Угол наклона головки резака: 180°
Длина резака, мм: 1300
Вес нетто, кг (не более): 2,1
Габариты резака в собранном виде, мм (не более): 1270х110х60
Вес брутто, кг (не более): 2,17
Габариты индивидуальной упаковки, мм (не более): 1270х110х60
