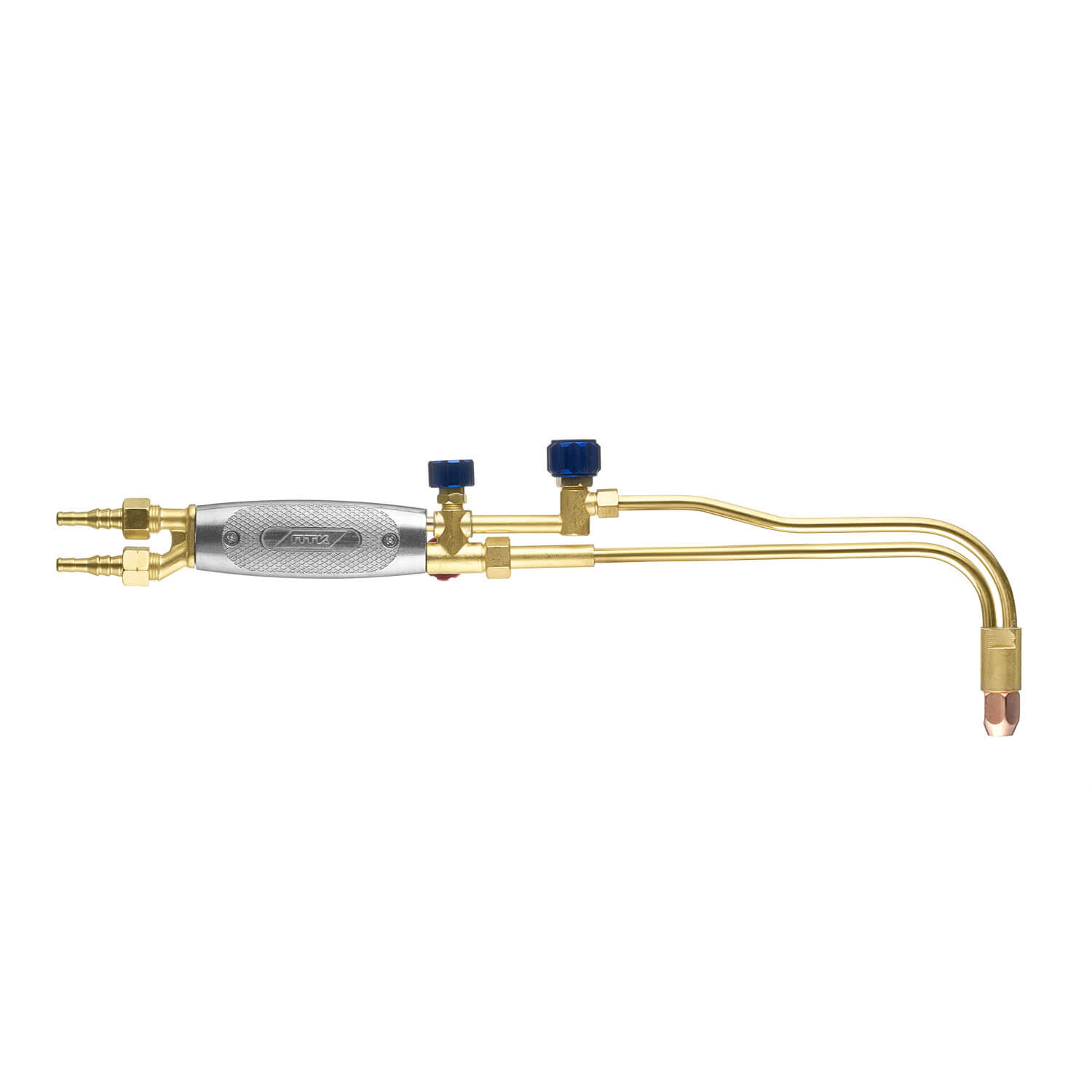

Резак пропановый Р3П-02M

Артикул: 001.020.177

Пропановый инжекторный резак для ручной разделительной резки металла из низкоуглеродистых сталей толщиной до 300 мм. Вентильный резак. В комплект поставки входят латунные мундштуки с шлицевыми пазами.

Резак пропановый Р3П-02M предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка, выполненная из алюминия. Благодаря этой усовершенствованной модификации резак прослужит в разы дольше, ручка со временем не будет механически изнашиваться и оплавляться от сверх высоких температур эксплуатации.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

Резак поставляется в сборе с внутренними латунными мундштуками №1П, 2П, 3П и 4П с шлицевыми пазами для выхода подогревающего пламени. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

  • №1П (8–15 мм)
  • №2П (15–30 мм)
  • №3П (30–50 мм)
  • №4П (50–100 мм)
  • №5П (100–200 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.
  • №6П (200–300 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Маркировка наружных мундштуков:

  • №1П (до 100 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
  • №2П (200–300 мм) — медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности пропанового резака Р3П-02M:

  • Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
  • Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
  • Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

Комплектация резака:

  • Резак пропановый Р3П-02M — 1 шт.
  • Мундштук наружный пропановый №1П — 1 шт.
  • Мундштук внутренний №1П, 2П, 3П, 4П — по 1 шт.
  • Ниппель универсальный диаметром 6/9 мм — 2 шт.
  • Гайка накидная M16х1,5 — 1 шт.
  • Гайка накидная M16х1,5LH — 1 шт.
  • Руководство по эксплуатации — 1 шт.

Технические характеристики

Применяемый горючий газ: Пропан-Бутан
Толщина разрезаемого металла, мм: до 300
Давление кислорода на входе, МПа (кгс/см²): 3,0–10,0
Давление пропана на входе, МПа (кгс/см²): 0,1–1,5
Расход кислорода, м³/ч: 3,0–33,2
Расход пропана, м³/ч: 0,41–1,92
Угол наклона головки резака: 90°
Длина резака, мм (не более): 520
Вес нетто, кг (не более): 0,7
Габариты резака в собранном виде, мм (не более): 520х115х50
Вес брутто, кг (не более): 0,8
Габариты индивидуальной упаковки, мм (не более): 535х150х60
Мундштуки внутренние к резаку Р3П-02M
Мундштук внутренний №1П (8–15 мм) к Р3П-01, Р3П-02, Р3П-22 и Р3П-03
Артикул: 020.150.015
Мундштук внутренний №2П (15–30 мм) к Р3П-01, Р3П-02, Р3П-22 и Р3П-03
Артикул: 020.150.016
Мундштук внутренний №3П (30–50 мм) к Р3П-01, Р3П-02, Р3П-22 и Р3П-03
Артикул: 020.150.017
Мундштук внутренний №4П (50–100 мм) к Р3П-01, Р3П-02, Р3П-22 и Р3П-03
Артикул: 020.150.018
Мундштук внутренний №5П (100–200 мм) к Р3П-01, Р3П-02, Р3П-22 и Р3П-03
Артикул: 020.150.019
Мундштук внутренний №6П (200–300 мм) к Р3П-01, Р3П-02, Р3П-22 и Р3П-03
Артикул: 020.150.020
Мундштуки наружные к резаку Р3П-02M
Мундштук наружный №1П к Р3П-01, Р3П-02, Р3П-22 и Р3П-03
Артикул: 020.150.021
Мундштук наружный №2П к Р3П-01, Р3П-02, Р3П-22 и Р3П-03
Артикул: 020.150.022
