Как настроить регулятор расхода газа с ротаметром, чтобы не было «пшиков» при MIG или TIG сварке?
Если при сварке полуавтоматом MIG или аргонодуговой сварке TIG вы хоть раз при старте работ слышали «пшики», исходящие от регулятора расхода газа с ротаметром, то эта статья поможет вам разобраться в причине их возникновения и устранить проблему.
Что такое «пшики»?
Это сильный поток защитного газа, который образовался в начале сварки. Обычно это происходит из-за резкого сброса давления в шланге при открытии клапана. Такой поток может вызывать пористость шва и повышенный расход газа.
Пошаговая инструкция по настройке регулятора:
- Проверьте герметичность всех соединений. Перед началом сварочных работ убедитесь, что все соединения герметично соединены между собой – это важно для стабильного потока защитного газа. Проверьте присоединение регулятора к газовому баллону, герметичность газовых шлангов и их присоединение к аппарату и горелке.

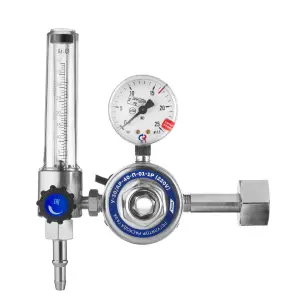

- Установите регулятор расхода газа с ротаметром вертикально. Ротаметр должен быть установлен строго вертикально, чтобы поплавок (шарик) мог свободно перемещаться внутри колбы и точно показывать расход газа.
- Откройте баллонный вентиль. В регулятор поступит рабочее давление газа (обычно это 0,35 Мпа / 0,45 МПа, что соответствует 3,5 / 4,0 кгс/см2).
- Установите необходимый расход защитного газа. При открытом баллонном вентиле газ через регулятор поступает в ваш сварочный аппарат (нажмите кнопку на горелке, чтобы активировать подачу газа) и с помощью регулировочного винта ротаметра установите необходимый расход. Шарик ротаметра должен находиться на нужной отметке.
MIG/MAG сварка: расход газа составляет от 10 до 15 л/мин в помещении без сквозняков. При сквозняках или использовании больших сопел расход увеличится. TIG сварка: от 6 до 10 л/мин.
- Избегайте избыточного расхода. Слишком большой расход газа может вызвать турбулентность, которая, наоборот, будет затягивать окружающий воздух в зону сварки, нарушая газовую защиту и приводя к дефектам сварного шва.
- Осмотрите регулятор расхода газа. Если мембрана или оборудование изношены, то замените их.
- Очистите горелку и расходные части от грязи, нагара и брвзг металла перед работой.
- Убедитесь, что баллон с газом не пуст и используется правильная газовая смесь для сварочных работ.
Дополнительные настройки регуляторов расхода газа производства ПТК:
Часть регуляторов расхода газа ПТК с одним или двумя ротаметрами имеет возможность дополнительной и более точной настройки расхода защитного газа.
Что для этого необходимо сделать?

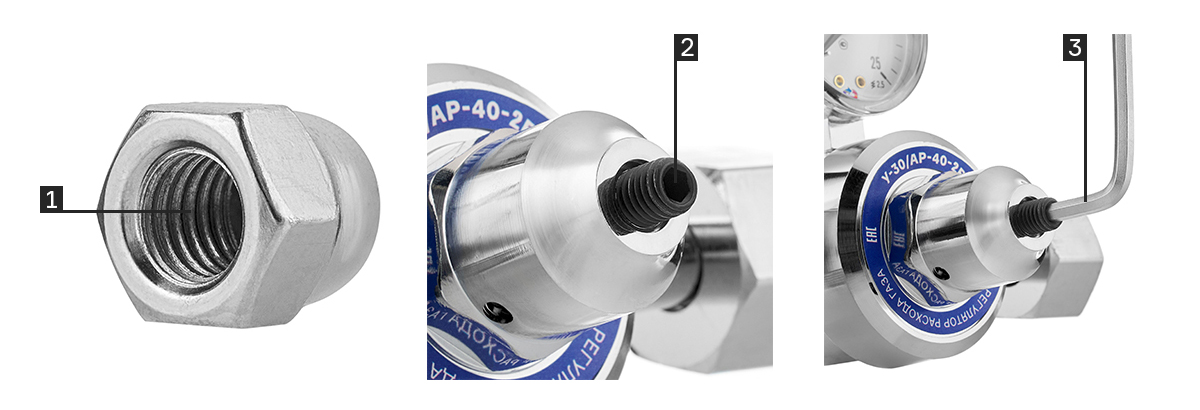

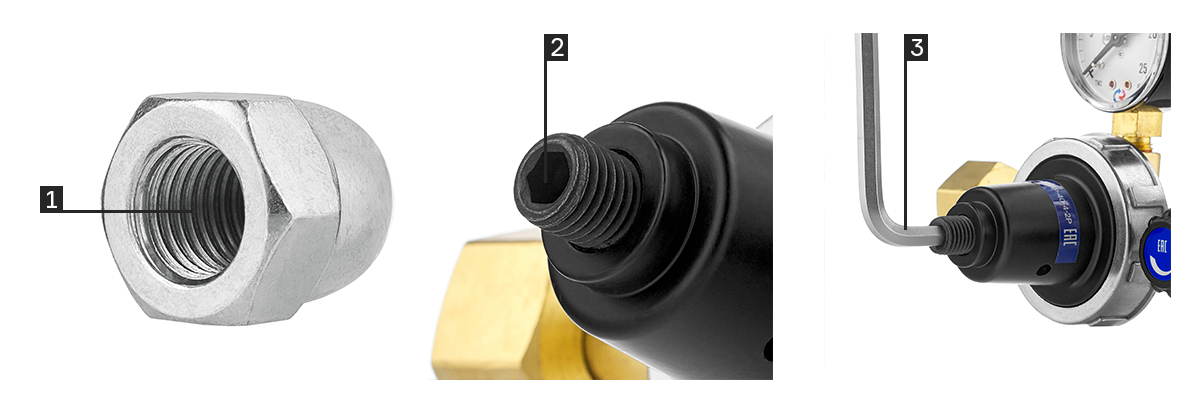

- Открутите декоративную гайку на крышке регулятора расхода газа, при этом регулятор должен быть правильно установлен на баллоне.
- Далее вы увидите задающий винт с внутренним шестигранником (на 4 или 5 мм), предназначенный для изменения величины редуцируемого (первичного) давления, подаваемого на ротаметр.
- Вставьте шестигранный ключ в задающий винт для дальнейшей регулировки.
- При открытом вентиле на баллоне откройте вентиль на ротаметре. Вентиль открывается на полную против часовой стрелки. Шарик-индикатор в колбе ротаметра поднимется выше рабочей области шкалы, вплоть до упора в пластиковую крышку колбы, что демонстрирует избыточное давление и завышенный расход.
- Верхний предел шкалы расхода аргона (Ar) – 40 л/мин. Ваша задача – задающим винтом настроить положение шарика на шкале (при полном открытии вентиля ротаметра) до отметки 40 л/мин. Если вам необходим меньший расход защитного газа для работ, то установите максимальный расход, который вами будет использоваться.
- Далее вентилем на ротаметре отрегулируйте величину расхода, требуемого для вашего сварочного процесса.
- После проведения дополнительной настройки установите декоративную гайку на место. При этом контролируйте, чтобы при закручивании декоративной гайки, задающий винт не прокрутился вместе с ней (по часовой стрелке), тем самым нарушив проведенную настройку.
Посмотрите ролик, где наглядно и поэтапное показано уменьшение предварительного давления регулятора расхода газа.
Если вы используете другое оборудование и вышеперечисленные рекомендации не улучшили ситуацию, то обратите внимание на эти специальные устройства:
- Двухступенчатый регулятор расхода газа, обеспечивает более плавное и стабильное регулирование давления и расхода защитного газа. В ассортименте товаров ПТК такие регуляторы представлены в серии ECO.
- Проверяйте поток газа непосредственно перед соплом горелки. Для контроля расхода можно использовать специальные тестовые ротаметры, которые устанавливаются на сопло горелки во время тестовой продувки.
Корректная и точная настройка регулятора обеспечит стабильную подачу защитного газа из баллона, снизит расход и появление «пшиков» перед началом работ. Тем самым вы достигните максимально качественного сварного шва с минимальными временными и трудозатратами.
