Что такое керамическое сопло?

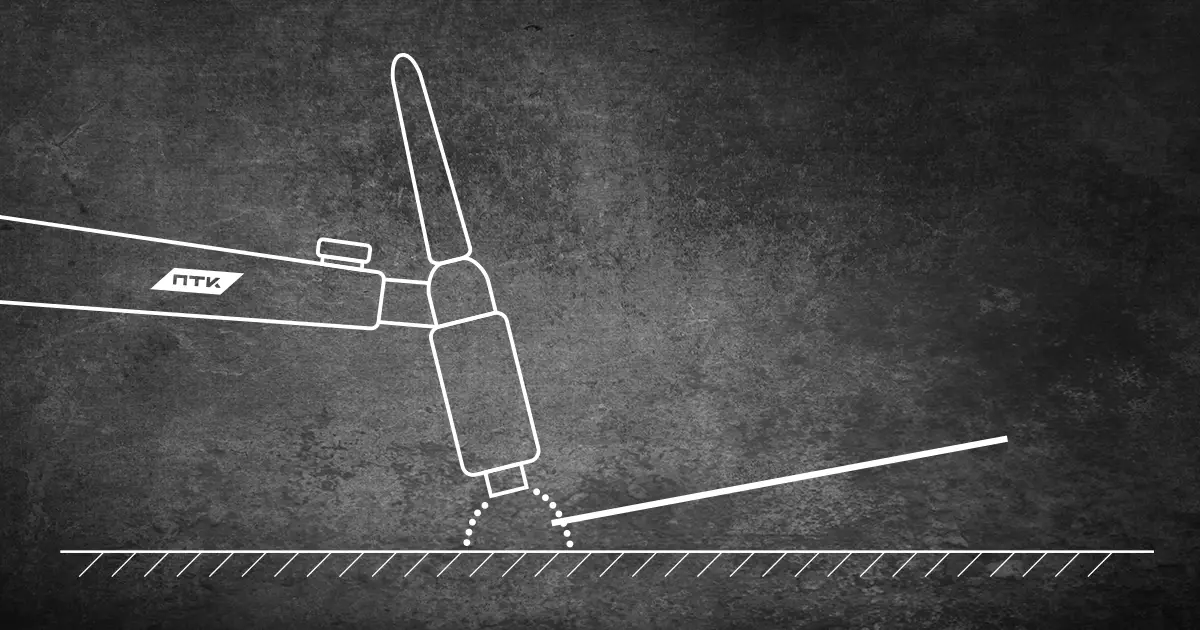

Керамическое сопло применяется для того, чтобы поступающий газ двигался точно в область сварочного шва и не распространялся в стороны. Оно служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку из защитного газа.
Типы керамических сопел:
Керамические сопла можно разделить на два типа: классические и для газовой линзы (более подробно про газовые линзы и про их назначение вы можете прочитать здесь).
Также сопла делятся по типу горелки: 17/18/26 и 9/20/25.
Чем больше указанный на корпусе номер сопла – тем больше его диаметр. В ассортименте ПТК есть сопла с номером от 3 до 24.
Цифра, указанная на сопле, это диаметр в шестнадцатой доли дюйма (английская система мер). 1 Дюйм = 25,4 мм. В шестнадцатой доле дюйма это 1,588 мм. Например, чтобы понять выходной диаметр сопла с номером 4 в миллиметрах, необходимо 4 умножить на 1,588 мм и получить 6,352 мм. Далее, округляем и получаем выходной диаметр сопла равный 6,5 мм.
Также керамические сопла могут быть стандартными и удлиненными. Удлиненные маскируются букой «L» (L – первая буква английского слова Long – «длинный»), например, 4L или 8L. Обратите внимание, что выходной диаметр на удлиненных соплах не всегда совпадает с обычными керамическими соплами.
Каждое сопло имеет свой выходной диаметр: от 4,0 мм до 38,0 мм. Чем больше диаметр, тем толще вольфрамовый электрод, который вы можете использовать.
Эта зависимость имеет простое объяснение — если вы свариваете толстый металл, то вам нужен более толстый вольфрамовый электрод, а значит, область защиты сварочного шва тоже должна быть больше.
Особенно важно об этом помнить, если вы делаете широкие колебательные движения или свариваете металлы с разделкой кромки 45° в стык.
Обращаем ваше внимание, что посадочный диаметр имеет разную резьбу у классического керамического сопла и у керамического сопла для газовой линзы. Ниже приведена удобная таблица, которая поможет вам сделать правильный выбор.
Сопла для горелок TIG TP 17/18/26
Артикул: 072.180.519
Сопло керамическое для газовой линзы диаметром 19,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.519
Сопло керамическое диаметром 19,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.180.612
Сопло керамическое удлиненное для газовой линзы диаметром 12,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.180.695
Сопло керамическое удлиненное для газовой линзы диаметром 11,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.180.680
Сопло керамическое удлиненное для газовой линзы диаметром 9,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.180.665
Сопло керамическое удлиненное для газовой линзы диаметром 8,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.180.512
Сопло керамическое для газовой линзы диаметром 12,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.180.511
Сопло керамическое для газовой линзы диаметром 11,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.180.595
Сопло керамическое для газовой линзы диаметром 9,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.180.580
Сопло керамическое для газовой линзы диаметром 8,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.180.565
Сопло керамическое для газовой линзы диаметром 6,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.612
Сопло керамическое удлиненное диаметром 12,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.611
Сопло керамическое удлиненное диаметром 11,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.695
Сопло керамическое удлиненное диаметром 9,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.680
Сопло керамическое удлиненное диаметром 8,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.665
Сопло керамическое удлиненное диаметром 6,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.516
Сопло керамическое диаметром 16,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.512
Сопло керамическое диаметром 12,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.511
Сопло керамическое диаметром 11,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.595
Сопло керамическое диаметром 9,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.580
Сопло керамическое диаметром 8,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.565
Сопло керамическое диаметром 6,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Сопла из нитрида кремния
Артикул: 072.170.560
Сопло для горелок TIG диаметром 16,0 мм из нитрида кремния, который позволят работать на максимальных токах и делать продолжительные швы без отрыва. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.170.550
Сопло для горелок TIG диаметром 12,5 мм из нитрида кремния, который позволят работать на максимальных токах и делать продолжительные швы без отрыва. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Товары SPOT сварки
Артикул: 072.700.715
Сопло используется в наборе SPOT для аргонодуговой сварки TIG. Сопло выполнено из стали и керамики. Сопло совместно с насадками из набора DLM0001 используется со сварочными горелками TIG 17, 18 и 26 серии.
Артикул: 072.000.710
SPOT набор используется для аргонодуговой сварки TIG. В набор входят специальные насадки для угловых внешних и внутренних соединений, сварки стыков и внахлест, и специальный шаблон.
Сопла для горелок TIG TP 9/20/25
Артикул: 072.200.612
Сопло керамическое удлиненное для газовой линзы диаметром 12,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.200.611
Сопло керамическое удлиненное для газовой линзы диаметром 11,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.200.695
Сопло керамическое удлиненное для газовой линзы диаметром 9,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.200.680
Сопло керамическое удлиненное для газовой линзы диаметром 8,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.200.665
Сопло керамическое удлиненное для газовой линзы диаметром 6,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.612
Сопло керамическое для газовой линзы диаметром 12,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.611
Сопло керамическое для газовой линзы диаметром 11,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.695
Сопло керамическое для газовой линзы диаметром 9,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.680
Сопло керамическое для газовой линзы диаметром 8,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.665
Сопло керамическое для газовой линзы диаметром 6,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.250.595
Сопло керамическое большое диаметром 9,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.250.580
Сопло керамическое большое диаметром 8,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.250.565
Сопло керамическое большое диаметром 6,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.250.540
Сопло керамическое большое диаметром 4,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.200.595
Сопло керамическое диаметром 9,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.200.580
Сопло керамическое среднее диаметром 8,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.200.565
Сопло керамическое среднее диаметром 6,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.200.540
Сопло керамическое среднее диаметром 4,0 мм. необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.564
Сопло керамическое малое диаметром 6,4 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.516
Сопло керамическое малое диаметром 16,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.512
Сопло керамическое малое диаметром 12,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.511
Сопло керамическое малое диаметром 11,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.595
Сопло керамическое малое диаметром 9,5 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Артикул: 072.090.580
Сопло керамическое малое диаметром 8,0 мм необходимо для того, чтобы поступающий газ двигался в область сварочного шва и не распространялся в стороны. Служит для защиты сварочного шва от попадания воздуха, создавая газовую оболочку в среде защитного газа.
Сопла INOXA со встроенной газовой сеткой
Артикул: 072.171.092
Сопло INOXA №20 совместимо со всеми горелками TIG. Диаметр чашки 32 мм. Газовая сетка выполнена из нержавеющей стали. Сопло используется с вольфрамовыми электродами диаметром 2,4 мм.
Артикул: 072.171.091
Сопло INOXA №14 совместимо со всеми горелками TIG. Диаметр чашки 23 мм. Газовая сетка выполнена из нержавеющей стали. Сопло используется с вольфрамовыми электродами диаметром 2,4 мм.
Артикул: 072.171.090
Сопло INOXA №12 совместимо со всеми горелками TIG. Диаметр чашки 19 мм. Газовая сетка выполнена из нержавеющей стали. Сопло используется с вольфрамовыми электродами диаметром 2,4 мм.
Артикул: 072.171.089
Сопло INOXA №10 совместимо со всеми горелками TIG. Диаметр чашки 16 мм. Газовая сетка выполнена из нержавеющей стали. Сопло используется с вольфрамовыми электродами диаметром 2,4 мм.
Сопла Pyrex из наборов CRYSTAL
Артикул: 072.171.081
Прозрачное сопло Pyrex для набора CRYSTAL №9. Подходит к горелкам TIG серий TP 9/20/25 и TIG TP 17/18/26. Выходной внутренний размер сопла 13х5 мм.
Артикул: 072.171.080
Прозрачное сопло Pyrex для набора CRYSTAL №8. Подходит к горелкам TIG серий TP 9/20/25 и TIG TP 17/18/26. Выходной внутренний размер сопла 13х5 мм.
Артикул: 072.171.079
Прозрачное сопло Pyrex для набора CRYSTAL №7. Подходит к горелкам TIG серий TP 9/20/25 и TIG TP 17/18/26. Выходной диаметр сопла 12 мм.
Артикул: 072.171.078
Прозрачное сопло Pyrex для набора CRYSTAL №6. Подходит к горелкам TIG серий TP 9/20/25 и TIG TP 17/18/26. Выходной диаметр сопла 26 мм.
Артикул: 072.171.052
Прозрачное сопло Pyrex для набора CRYSTAL №5. Подходит к горелкам TIG серий TP 9/20/25 и TIG TP 17/18/26. Выходной диаметр сопла 29 мм.
Артикул: 072.171.076
Прозрачное сопло Pyrex для набора CRYSTAL №4. Подходит к горелкам TIG серий TP 9/20/25 и TIG TP 17/18/26. Выходной диаметр сопла 17 мм.
Артикул: 072.171.075
Прозрачное сопло Pyrex для набора CRYSTAL №1, №2, №3. Подходит к горелкам TIG серий TP 9/20/25 и TIG TP 17/18/26. Выходной диаметр сопла 15 мм.
Артикул: 072.171.074
Прозрачное сопло Pyrex для набора CRYSTAL №1, №2, №3. Подходит к горелкам TIG серий TP 9/20/25 и TIG TP 17/18/26. Выходной диаметр сопла 12 мм.
Артикул: 072.171.073
Прозрачное сопло Pyrex для набора CRYSTAL №1, №2, №3. Подходит к горелкам TIG серий TP 9/20/25 и TIG TP 17/18/26. Выходной диаметр сопла 10 мм.
Сопла для наборов COLISEUM
Артикул: 072.171.096
Керамическое сопло для набора COLISEUM №24, который совместим с горелками TIG TP 17/18/26 и TIG TP 9/20/25. Диаметр чашки 38 мм.
Артикул: 072.171.095
Керамическое сопло для набора COLISEUM №16, который совместим с горелками TIG TP 17/18/26 и TIG TP 9/20/25. Диаметр чашки 25 мм.
Артикул: 072.171.094
Керамическое сопло для набора COLISEUM №14, который совместим с горелками TIG TP 17/18/26 и TIG TP 9/20/25. Диаметр чашки 22 мм.
Артикул: 072.171.093
Керамическое сопло для набора COLISEUM №12, который совместим с горелками TIG TP 17/18/26 и TIG TP 9/20/25. Диаметр чашки 20 мм.
