Как выбрать машину термической резки?

Как выбрать машину термической резки?

Машины термической резки получили своё широкое распространение благодаря тому, что их использование позволяет механизировать процесс резки листового проката и значительно увеличить скорость раскроя, сохранив высокое качество разделительных швов.

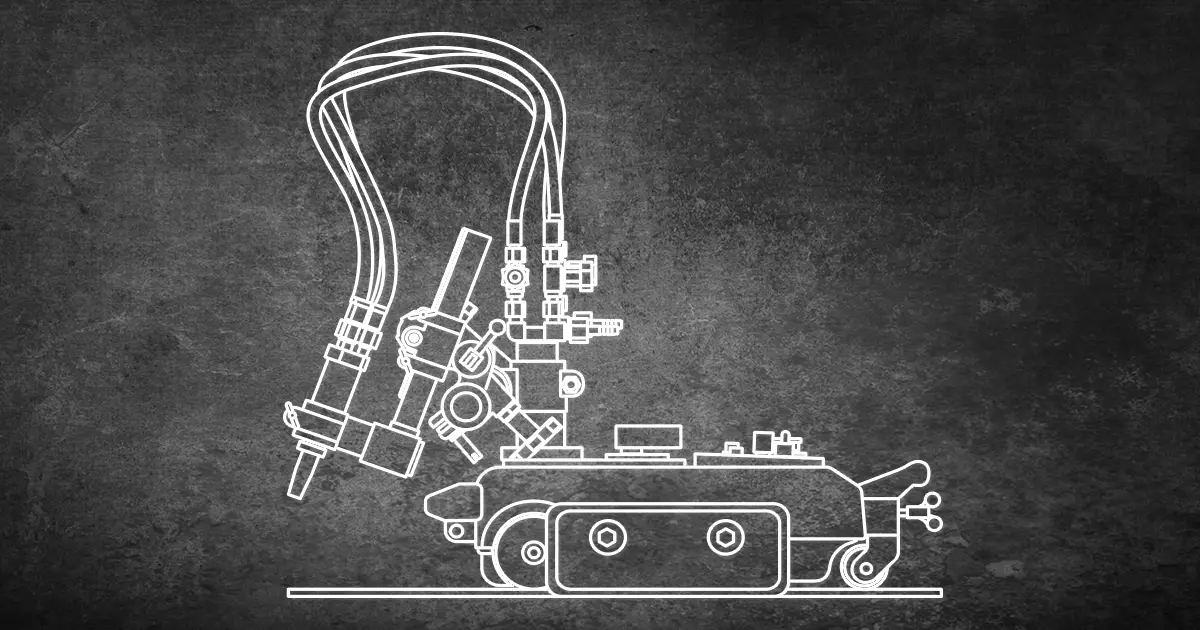

Наиболее распространены в производстве металлоконструкций и общем машиностроении машины термической резки, перемещающиеся по направляющей рельсе, например, машины CG-30 c одним резаком и CG-100 с двумя резаками. Рассмотрим их устройство и особенности.

Эти машины предназначены для прямолинейного реза (раскроя) листового проката низкоуглеродистых сталей толщиной до 100 мм, с возможностью применения циркульного устройства для раскроя фланцев и вырезки отверстий диаметром от 200 мм до 2000 мм.

CG-30 и CG-100 представляют собой компактный корпус (тележку) из прочного литого алюминиевого сплава, внутри которого находится привод машины. Привод - это фрикционный вариатор с электроприводом и коробкой с вал-шестерней, зубчатым колесом с передачей на два приводных колеса (большие колеса).

Скорость перемещения машин составляет от 50 до 800 мм/мин. Машины имеют реверсное движение «вперед-назад» с возможностью плавной регулировки скорости.

Суппорт крепления машинного резака можно регулировать («вверх-вниз») при настройке машины в рабочем режиме. Для снятия фасок под сварку есть возможность наклонять резак под углами 30°, 45° и 60°.

В комплект поставки к 3-х трубному машинному резаку входят безопасные газосмесительные мундштуки внутрисоплового смешения газов для работы на горючем газе пропан-бутан/метан.

Обратите внимание, если машина должна работать на другом горючем газе (ацетилен), то комплектацию необходимо оговаривать заранее с отделом продаж и вашим дилером, для перекомплектации машины под индивидуальный заказ.

Для удобного и точного перемещения машины по листу в комплект к машине входит направляющий рельс длиной 1800 мм. По его краям расположены два фрезерованных паза (их межцентровый размер - 180 мм), служащих направляющими для колёс машины.

Направляющая рельса имеет двухсторонние замки. Благодаря этому к ней можно присоединить дополнительно заказанные рельсы и получить единую направляющую для всей длины обрабатываемого листа. В результате существенно экономится время переналадки машины и всего процесса резки.

Два небольших передних колеса при «прямоходном» движении также перемещаются в пазах направляющей рельсы. Но эти колеса могут вращаться вокруг своей оси, что позволяет машине при использовании циркульного устройства двигаться по диаметру.

Отличительная особенность модели CG-100 - возможность производить резку двумя резаками одновременно. Это важно при встречной компенсации тепловых поводок листа при резке, что особенно актуально при изготовлении конструкционных балок, колонн и других ответственных конструкций.

Приобретая машины термической резки у дилеров компании ПТК, вы будете уверены в качестве и надёжности товаров. Машины термической резки, машинные резаки и комплектующие есть в наличии на складе компании, благодаря этому мы гарантируем оперативную поставку необходимой продукции.

Машины термической резки для прямолинейного раскроя металла
