Резак плазменный автоматический ACP 141 Евро адаптер 6м PLA1416-1

Резак плазменный автоматический ACP 141 Евро адаптер 6м PLA1416-1

Name: Резак плазменный автоматический ACP 141 Евро адаптер 6м PLA1416-1
Brand: Торговая группа ПТК
SKU: 073.141.206
Price: 38274 RUB
Availability: InStock
Rating: 4.7 (1583 reviews)

Артикул: 073.141.206

Автоматический плазмотрон ACP 141 подключается к аппаратам воздушно-плазменной резки через центральный Евро адаптер. Максимальная толщина реза 42 мм.

Плазменный автоматический резак ACP 141 предназначен для подключения к ЧПУ станкам. Резак оснащен стандартным евроразъемом подключения, с предустановленными 4PIN коннекторами. PIN коннекторы установлены в ячейки евроадаптера 9/1/6/3. Центральный адаптер можно демонтировать и заменить на разъем 1/4G, установив дополнительные переходники.

Особенности плазмотрона ACP 141:

Высокочастотный HF поджиг.
Максимальная толщина реза составляет 42 мм.
Длина резака с кабелем 6 метров.
На стыке рукоятки и рукава предусмотрена металлическая пружина, которая исключает перегибание кабеля в любом положении плазмотрона.
Резак обладает высокими электроизоляционными свойствами.
Снижено электромагнитное влияние на плазмотрон.
Возможна быстрая и легкая замена расходных материалов.
Резак укомплектован соплом (LOV0606-17), катодом (BAK0606), диффузором (BAR0606), изолятором (LEX0001) и защитной насадкой (POP0706).

Исполнение плазмотрона:

Евро адаптер.

Комплектация:

Резак плазменный автоматический ACP 141 Евро адаптер 6м – 1 шт.
Руководство по эксплуатации – 1 шт.

Видео

Технические характеристики

Максимальная толщина разрезаемой детали, определяемая конструкцией резака, мм:	42
Тип охлаждения:	Воздушное
Управление:	Авто
Подключение:	Евро адаптер
ПВ 60%, А:	140
Способ возбуждения дуги:	Высокочастотный
Расход газа, л/мин:	220
Давление воздуха, атм:	4,5–5,0
Длина кабеля плазмотрона, м:	6
Вес нетто, кг (не более):	3,6

Документы

Руководство по эксплуатации к плазмотронам CUT 214.49 KB

Информационная листовка к плазменному резаку ACP 141 273.62 KB

Подобрать расходные части и комплектующие

Автоматические

Рекомендуем ознакомиться

Какие бывают насадки на плазмотроны?

Как выбрать плазмотрон CUT?

Каталог сварочных горелок MIG, TIG и плазматронов CUT

Сопла

Артикул: 073.101.711

Сопло d1,1 CP 101-141 LOV0606-11

Сопло диаметром 1,1 мм для плазменного резака CP 101, CP 141, ACP 141. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Артикул: 073.101.714

Сопло d1,4 CP 101-141 LOV0606-14

Сопло диаметром 1,4 мм для плазменного резака CP 101, CP 141, ACP 141. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Артикул: 073.101.717

Сопло d1,7 CP 101-141 LOV0606-17

Сопло диаметром 1,7 мм для плазменного резака CP 101, CP 141, ACP 141. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Артикул: 073.101.719

Сопло d1,9 CP 101-141 LOV0606-19

Сопло диаметром 1,9 мм для плазменного резака CP 101, CP 141, ACP 141. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Артикул: 073.141.714

Сопло удлинённое d1,4 CP 101-141-151 LOV0707-14

Удлиненное сопло диаметром 1,4 мм для плазменного резака CP 101, CP 141, ACP 141, CP 151. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Артикул: 073.141.717

Сопло удлинённое d1,7 CP 101-141-151 LOV0707-17

Удлиненное сопло диаметром 1,7 мм для плазменного резака CP 101, CP 141, ACP 141, CP 151. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Артикул: 073.141.719

Сопло удлинённое d1,9 CP 101-141-151 LOV0707-19

Удлиненное сопло диаметром 1,9 мм для плазменного резака CP 101, CP 141, ACP 141, CP 151. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Новинка

Артикул: 073.101.712

Сопло d1,1 CP 101-141 МАСТЕР LOV0808-11

Сопло серии МАСТЕР для плазменного резака CP 101, CP 141, ACP 141. Диаметр сопла 1,1 мм. Изготовлен из меди. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Новинка

Артикул: 073.101.715

Сопло d1,4 CP 101-141 МАСТЕР LOV0808-14

Сопло серии МАСТЕР для плазменного резака CP 101, CP 141, ACP 141. Диаметр сопла 1,4 мм. Выполнен из меди. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Новинка

Артикул: 073.101.718

Сопло d1,7 CP 101-141 МАСТЕР LOV0808-17

Сопло серии МАСТЕР для плазменного резака CP 101, CP 141, ACP 141. Диаметр сопла 1,7. Изготовлен из меди. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Новинка

Артикул: 073.101.720

Сопло d1,9 CP 101-141 МАСТЕР LOV0808-19

Сопло серии МАСТЕР для плазменного резака CP 101, CP 141, ACP 141. Диаметр сопла 1,9 мм. Изготовлен из меди. Образовывает дежурную дугу и формирует поток плазмообразующего газа, который выходит из сопла на разрезаемое изделие. Чем толще диаметр разрезаемого металла, тем больше должен быть диаметр сопла. Чем меньше диаметр разрезаемого металла, тем диаметр может быть меньше.

Катоды

Артикул: 073.101.005

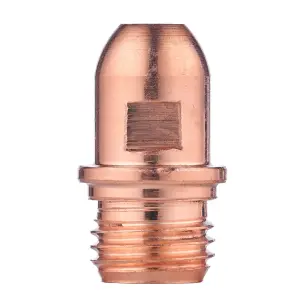

Катод CP 101-141 BAK0606

Катод для плазменных резаков CP 101/141 – это внутренний элемент плазменной горелки. Является расходным материалом. Катод проводит ток и поддерживает продолжительное горение дуги. Дежурная дуга возбуждается между соплом и катодом, в процессе переходя в основную плазмообразующую дугу.

Артикул: 073.141.105

Катод удлинённый CP 101-141-151 BAK9900

Удлиненный катод для плазменных резаков CP 101/141/ 151 – это внутренний элемент плазменной горелки. Является расходным материалом. Катод проводит ток и поддерживает продолжительное горение дуги. Дежурная дуга возбуждается между соплом и катодом, в процессе переходя в основную плазмообразующую дугу.

Новинка

Артикул: 073.101.006

Катод CP 101-141 МАСТЕР BAK0808

Катод серии МАСТЕР для плазменных резаков CP 101 и 141. Катод проводит ток и поддерживает продолжительное горение дуги. Дежурная дуга возбуждается между соплом и катодом, в процессе переходя в основную плазмообразующую дугу. Изготовлен из меди.

Насадки

Артикул: 073.141.009

Насадка защитная CP 141 POP0706

Насадка защитная CP 141 выполнена из жаропрочного материала и защищает сопло плазменного резака от непреднамеренного замыкания с металлом, а также, от расплавленных брызг металла, которые могут попасть на сопло во время реза.

Артикул: 073.101.013

Насадка пружинная CP 101–141–151 STN6600

Насадка роликовая для плазменных резаков СP 101/141/151. Является дополнительной насадкой. Основное назначение: во время длительного реза листового металла упрощает работу резчику, рука резчика не устает, нет необходимости постоянно выдерживать зазор между металлом и плазмотроном.

Артикул: 073.101.015

Насадка U-образная CP 101-141-151 STN6700

Насадка U-образная для плазменных резаков CP 101/141/151. Является дополнительной насадкой. Основное назначение - выполнение среза кромок на металле под 45°.

Артикул: 073.101.007

Насадка корончатая CP 101–141–151 STN6900

Насадка корончатая для плазменных резаков CP 101/141/151. Является дополнительной насадкой. Служит для реза металла по линии по шаблону, а также для раскроя металла под углом.

Артикул: 073.101.011

Насадка роликовая CP 101-141 STN7600

Насадка роликовая для плазменных резаков СP 101/141. Является дополнительной насадкой. Основное назначение: во время длительного реза листового металла упрощает работу резчику, рука резчика не устает, нет необходимости постоянно выдерживать зазор между металлом и плазмотроном.

Артикул: 073.141.107

Насадка CP 101-141-151 STN2200

Насадка для плазменных резаков CP 101/141/151. Используется при установке удлиненного катода и сопла. Насадка устанавливается на защитную насадку и фиксируется специальным кольцом. Насадка совместима только при использовании удлиненных сопел и катодов.

Артикул: 073.141.108

Насадка CP 101-141-151 STN3300

Артикул: 073.141.109

Насадка защитная CP 141-151 POP9901

Насадка защитная CP 141-151 выполнена из жаропрочного материала и защищает сопло плазменного резака от непреднамеренного замыкания с металлом, а также, от расплавленных брызг металла, которые могут попасть на сопло во время реза. Насадка совместима только при использовании удлиненных сопел и катодов.

Кольцо

Артикул: 073.141.110

Кольцо фиксирующее CP 101-141-151 HBO9990

Кольцо фиксации для насадок STN2200 и STN3300 для плазменных резаков CP 101, CP 141, CP 151. Кольцо применяется только при использовании удлиненных сопел и катодов.

Диффузоры

Артикул: 073.101.003

Диффузор CP 101-141 BAR0606

Диффузор для плазменного резака CP 101/141 служит для охлаждения сопла и катода.

Артикул: 073.141.103

Диффузор CP 101-141-151 BAR0707

Диффузор для плазменного резака CP 101/141/151 служит для охлаждения сопла и катода. Диффузор совместим только при использовании удлиненных сопел и катодов.

Артикул: 075.077.403

Диффузор (трубка охлаждающая) CP 141 TUB0004

Диффузор (охлаждающая трубка) для плазменного резака CUT CP 141. Воздушная трубка охлаждения устанавливается в головку плазмотрона. Поставляется в индивидуальной упаковке по 1 штуке.

Изолятор

Артикул: 073.141.005

Изолятор CP 141–151 LEX0001

Изолятор для плазмотрона CP 141 и CP 151 необходим для защиты головки плазмотрона от нежелательного соприкосновения с насадкой. Служит опорной точкой фиксации диффузора.

Головка плазмотрона

Артикул: 073.141.002

Головка плазмотрона ACP 141 GUF0706

Головка плазмотрона автоматического ACP 141 – основная часть плазменного резака. Устанавливается в рукоятку резака (карандашного типа). Внутренняя резьба присоединения – 3/8–24UNF.

Корпус плазмотрона

Артикул: 071.310.007

Корпус автоматического плазмотрона CP 101-141 LTP0001

Корпус для автоматического плазмотрона устанавливается на плазменные резаки ACP 101 и ACP 141. Корпус предназначен для защиты от попадания искр и частиц расплавленного металла на силовой кабель и головку плазмотрона.

Разъем центральный

Артикул: 073.100.001

Разъем центральный кабельный (CP Евро адаптер) PIN1984

Евроадаптер для подключения горелок CUT к аппаратам воздушно-плазменной резки. Имеет 10-ти PIN группу, которую можно самостоятельно настроить под любой аппарат, имеющий подключение через евроадаптер.

Кольцо уплотнительное

Артикул: 073.101.016

Кольцо уплотнительное CP 101-141-151 AGT0001

Уплотнительное резиновое кольцо для плазменных резаков и головок плазмотронов серии CP 101, 141 и 151. Кольцо-уплотнитель способствует плотной фиксации комплектующих и запасных частей резаков CUT.
