>Р3-01К – это универсальный резак внутриголовочного смешения газов, который используется для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 150 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.
Отличительная особенность резака Р3-01К – клапан кислорода режущего (КР), который располагается сверху, что облегчает эксплуатацию резака.

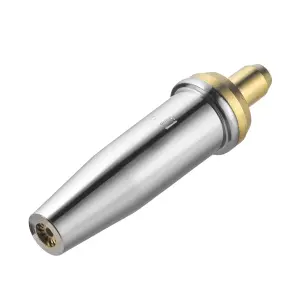

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных неразборных мундштуков. Мундштуки имеют два запорных пояска, которые обеспечивают смешение газов непосредственно в головке резака, обеспечивая безопасное использование. Резак поставляется в сборе с пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка пропановых/ацетиленовых мундштуков и толщина разрезаемого металла:
- №1П/1А (2–25 мм)
- №2П/2А (25–50 мм)
- №3П/3А (50–100 мм)
- №4П (100–150 мм)
Особенности резака универсального Р3-01К:
- Резак с клапаном кислорода режущего (КР). Клапан располагается сверху, что облегчает эксплуатацию резака.
- Резак не требует установки огнепреградительных клапанов.
- Резак укомплектован ниппелями, что позволяет использовать газовые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация Р3-01К:
- Резак универсальный Р3-01К – 1 шт.
- Мундштук пропановый №2П – 1 шт.
- Ниппель универсальный диаметром 6/9 мм – 2 шт.
- Гайка накидная M16х1,5 – 1 шт.
- Гайка накидная M16х1,5LH – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики
| Применяемый горючий газ: | Пропан-Бутан, Ацетилен |
| Толщина разрезаемого металла, мм: | до 150 |
| Давление кислорода на входе, МПа (кгс/см²): | 4,0–5,0 |
| Давление пропана на входе, МПа (кгс/см²): | 0,3–0,6 |
| Давление ацетилена на входе, МПа (кгс/см²): | 0,03–0,8 |
| Расход кислорода, м³/ч: | 4,0–8,6 |
| Расход пропана, м³/ч: | 0,6–1,08 |
| Расход ацетилена, м³/ч: | 0,55–0,85 |
| Угол наклона головки резака: | 90° |
| Длина резака, мм (не более): | 520 |
| Вес нетто, кг (не более): | 0,7 |
| Габариты резака в собранном виде, мм: | 520х110х50 |
| Вес брутто, кг (не более): | 0,8 |
| Размеры индивидуальной упаковки, мм: | 525х130х60 |
