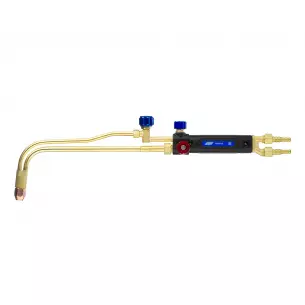

Резак пропановый удлинённый Р3П-03РУ, L=1000, ∠135°

Артикул: 001.020.176

Рычажный инжекторный пропановый газокислородный резак для ручной разделительной резки металла из низкоуглеродистых сталей толщиной до 300 мм. Длина резака 1000 мм. Угол наклона головки резака 135°. Укомплектован наружным мундштуком и внутренними мундштуками с шлицевыми пазами.

Резак пропановый Р3П-03РУ предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

Резак поставляется в сборе с внутренними латунными мундштуками №2П, 3П, 4П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

  • №1П (8–15 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.
  • №2П (15–30 мм)
  • №3П (30–50 мм)
  • №4П (50–100 мм)
  • №5П (100–200 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.
  • №6П (200–300 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Маркировка наружных мундштуков:

  • №1П (до 200 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
  • №2П (200–300 мм) — медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности резака пропанового удлиненного Р3П-03РУ:

  • Резак с клапаном кислорода режущего (КР).
  • Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
  • Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
  • Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

Комплектация пропанового резака Р3П-03РУ:

  • Резак пропановый Р3П-03РУ — 1 шт.
  • Мундштук наружный пропановый №1П — 1 шт.
  • Мундштук внутренний №2П, 3П, 4П — по 1 шт.
  • Ниппель универсальный диаметром 6/9 мм — 2 шт.
  • Гайка накидная M16х1,5 — 1 шт.
  • Гайка накидная M16х1,5LH — 1 шт.
  • Руководство по эксплуатации — 1 шт.

Технические характеристики

Применяемый горючий газ: Пропан-Бутан
Толщина разрезаемого металла, мм: до 300
Давление кислорода на входе, МПА (кгс/см²): 3,0–10,0
Давление пропана на входе, МПА (кгс/см²): 1,0–1,5
Расход кислорода, м³/ч: 3,0–33,2
Расход пропана, м³/ч: 0,41–1,92
Угол наклона головки резака: 135°
Длина резака, мм: 1000
Мундштуки внутренние к резаку Р3П-03РУ
